Descripción general

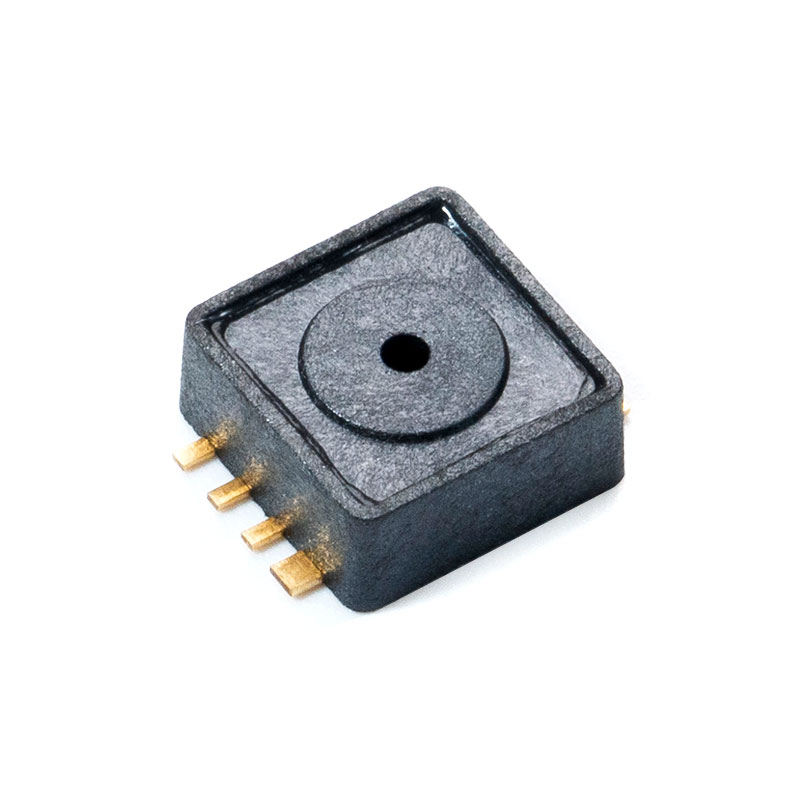

El sensor de presión de la serie MCP-J20 utiliza un núcleo piezorresistivo MEMS como elemento sensible a la presión, que emite una señal bruta proporcional a la presión ambiental. El chip acondicionador con un ADC de 16 bits incorporado controla el componente sensible y amplifica, compensa la temperatura y linealiza la señal original para generar una señal de salida de voltaje analógico que está relacionada linealmente con la presión aplicada.。
Función de transferencia
 | SunLIDA=A×P b Atención: OUT es el voltaje de salida analógica, medido en voltios; P es el valor de la presión, presión absoluta, en kPa; Consulte la siguiente tabla para A y B. |

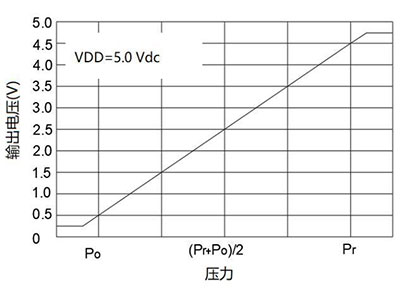

Figura 3.1 Función de transferencia de salida simulada
| Modelo de producto | Rango (kPa) | Rango de voltaje de salida (V) | Ganancia y compensación | |||
| Po | pr | OL | oh | A | B | |
| MCP-J20-15115K | 15 | 115 | 0.5 | 4.5 | 0.04 | 0.1 |
| MCP-J20-20250K | 20 | 250 | 0.5 | 4.5 | 0.0173915 | 0.152174 |
| MCP-J20-20400K | 20 | 400 | 0.5 | 4.5 | 0.0105265 | 0.2894735 |
