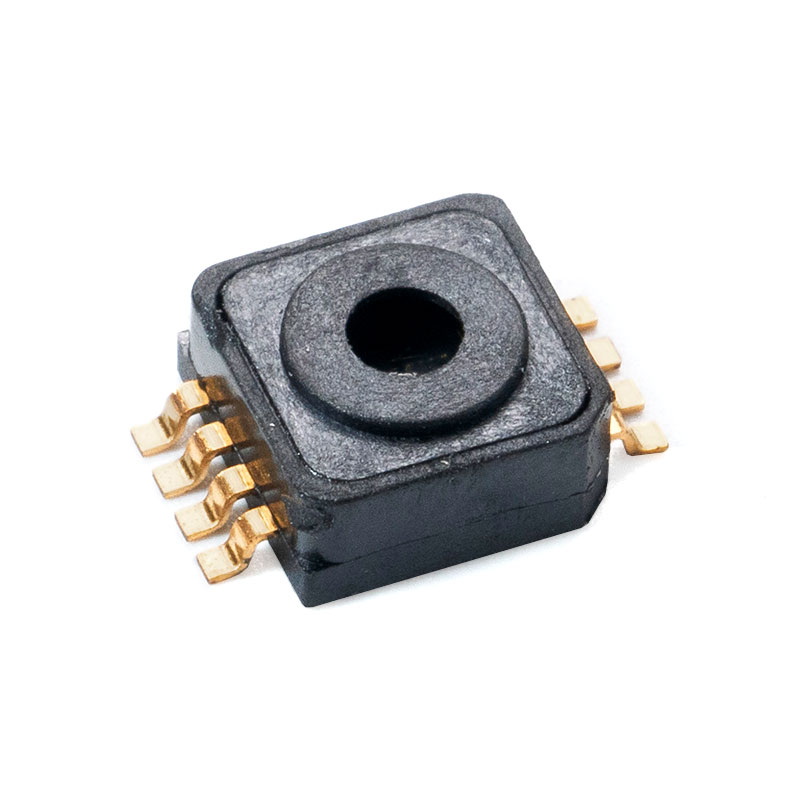

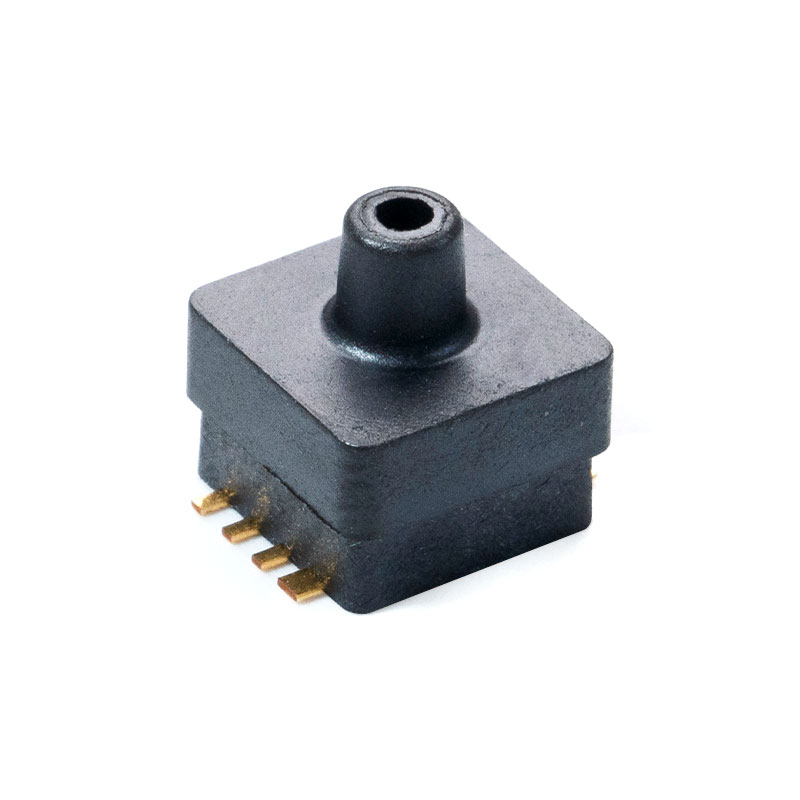

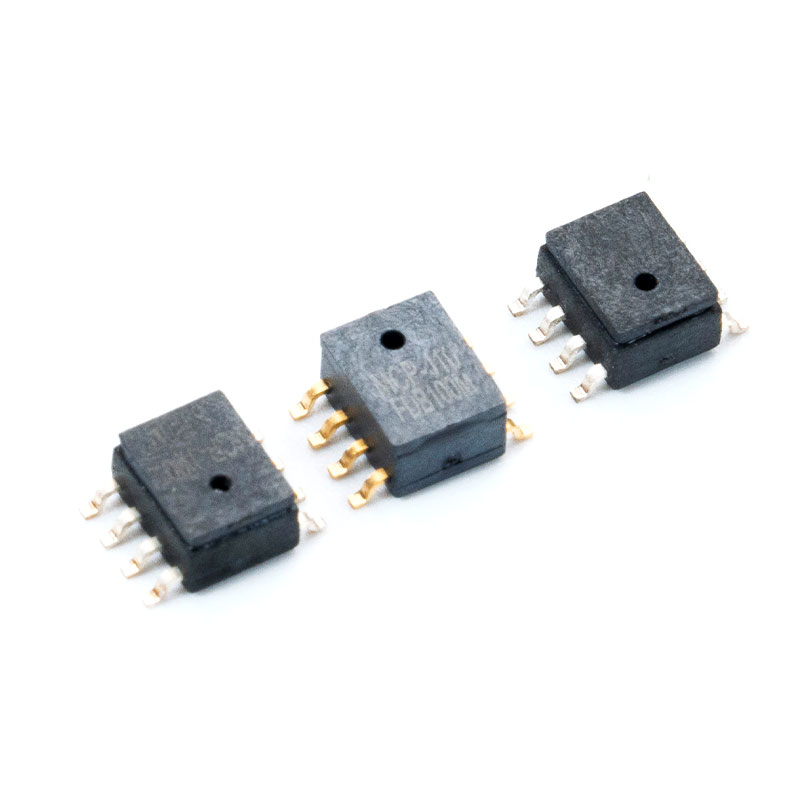

MCP-J10, J20, J20A, J20B, J20C Sensor de señal analógica

Descripción general del producto

La serie MCP-J10 es un sensor de presión absoluta calibrado para medir la presión del aire. El producto utiliza un chip de acondicionamiento de señal de grado automotriz para calibrar y compensar la señal de salida MEMS, convirtiendo señales de presión de 10 kPa a 1500 kPa en señales de salida analógicas (0 a 5 V). Al tiempo que garantiza la excelente confiabilidad del producto, los dos chips están integrados en el paquete, lo que reduce considerablemente el tamaño del paquete. Al mismo tiempo, el producto acondicionado proporciona un rendimiento estándar en el rango de temperatura y precisión.

Características clave
Error máximo del 2,5 % entre 0 °C y 85 °C
Ideal para sistemas basados en microprocesadores o microcontroladores
Paquete de montaje en superficie subminiatura
Rango de temperatura -40°C a 125°C
El rango de presión es opcional entre 10 kPa y 1500 kPa
Salida de tensión analógica proporcional/absoluta

Aplicaciones
Aplicaciones automotrices (medición de presión en colectores)
controles industriales
Aplicación de presión en motocicleta
Sensor de potencia de vacío híbrido de nueva energía
Detección de presión de gas GNC

Rendimiento estructural
Chip sensible a la presión: material de silicona
Plomo: alambre de oro
Carcasa del paquete: material LCP
Pasador: cobre chapado en oro
Peso neto: aproximadamente 0,4g

DESCRIPCIÓN
El mercado de sensores ha lanzado productos de sensores de presión absoluta calibrados. La serie MCP-J20 está diseñada para la transmisión de presión en el colector de admisión de automóviles y motocicletas.
Este producto utiliza chips de acondicionamiento de señal de grado automotriz para calibrar y compensar la salida del núcleo MEMS y puede convertir señales de presión de 10 kPa a 1000 kPa en señales de salida analógicas con un rango de salida personalizable (0 ~ 5 V). Al tiempo que se garantiza la excelente fiabilidad del producto, los dos chips están integrados y empaquetados, lo que reduce considerablemente el tamaño del embalaje. Al mismo tiempo, el producto acondicionado puede proporcionar una salida estándar dentro del rango de temperatura y precisión, eliminando la necesidad de que los clientes calibren el sensor.

Característica
El error máximo de 0°C a 85°C es del 2,5%
Muy adecuado para microprocesadores o sistemas basados en microcontroladores.
Embalaje de montaje en superficie ultrapequeño
Rango de temperatura: -40°C a 125°C
Rango J20 (A) 10kPa~1000kPa opcional
J20(B)10kPa~400kPa
Salida de voltaje analógico proporcional/absoluto

Aplicaciones típicas
Aplicaciones automotrices (medición de presión del colector)
controles industriales
Aplicación de presión en motocicleta
Sensores híbridos y de nueva energía asistidos por vacío
Detección de presión de gas GNC
Manómetro

Clasificaciones máximas absolutas (MCP-J10)

Parámetros	Símbolo	Rango	Unidad
Tensión de alimentación analógica	VDD	-0,3 a 6,0	V
Temperatura de funcionamiento		-40 a 125	℃
Temperatura de almacenamiento		-50 a 150	℃
Temperatura de unión		150	℃
Susceptibilidad a ESD	hbm	4	kV

Nota: Exceder la clasificación máxima absoluta puede causar daños permanentes, y el funcionamiento prolongado a la clasificación máxima absoluta anterior puede afectar la confiabilidad del dispositivo.

Característica eléctrica (MCP-J10)

Tabla 1. Características de funcionamiento (contra = 5,0 V CC, TA = 25 °C a menos que se indique lo contrario)

Parámetros	Símbolo	mín.	tipo	máx.	Unidad
Voltaje de suministro	VS	4.75	5	5.25	Vcc
Corriente de suministro	yo	—		3	mAdc
Compensación (0°C a 85°C) @ VS = 5,0 voltios	Voff	0.44	0.5	0.56	Vcc
Salida de escala completa (0°C a 85°C) @ VS = 5,0 V	VFSO	4.44	4.5	4.56	Vcc
Rango de escala completa (0 ℃ a 85 ℃) @ VS=5,0 V	VFSS	3.88	4	4.12	Vcc

Continúe Tabla 1. Características de funcionamiento (VS = 5,0 V CC, TA = 25 °C a menos que se indique lo contrario)

Parámetros	Símbolo	mín.	tipo	máx.	Unidad
Precisión (0°C a 85°C)	—	—	—	2.5	%VFSS
Tiempo de respuesta	TR	—	2.5	—	señora
Tiempo de calentamiento	—	—	100	—	señora
Estabilidad compensada	—	—	0.25	—	%VFSS

Valor nominal final (MCP-J20)

parámetro	símbolo	rango	unidad
Simular el voltaje de la fuente de alimentación	VDO	-0,3 ~ 6,0	V
Tensión de alimentación digital	VDOF	-0,3 ~ 2,2	V
Rango de temperatura de trabajo		-40 ~125	℃
Rango de temperatura de almacenamiento		-50 ~150	℃
Temperatura de unión		150	℃
rango ESD	hbm	4KV	V

Nota: Exceder el valor nominal máximo absoluto puede causar daños permanentes, y el funcionamiento prolongado al valor nominal máximo absoluto anterior puede afectar la confiabilidad del dispositivo.

Parámetros eléctricos (MCP-J20)

Tabla 1 Características de trabajo (contra=5,0 Vcc, TA=25 °C a menos que se especifique lo contrario)

característica	firmar	mínimo	Valores típicos	máximo	unidad
voltaje	VS	4.75	5	5.25	Vcc
Corriente de alimentación	yo	—		3	mAdc
Salida de presión mínima (0 ℃ a 85 ℃) VS=5,0 V	Voff	0.4	0.5	0.6	Vcc
Salida de rango completo (0 ℃ a 85 ℃) VS=5,0 voltios	VFSO	4.4	4.5	4.6	Vcc
Rango completo (0 ℃ a 85 ℃) VS=5,0 voltios	VFSS	3.8	4	4.2	Vcc
Precisión (0 ℃ a 85 ℃)	—	—	—	2.5	%VFSS

Característica	firmar	mínimo	Valores típicos	máximo	unidad
Tiempo de respuesta	TR	—	1	—	señora
tiempo de remojo	—	—	100	—	señora
Protección ESD	—	—	4	—	kV
