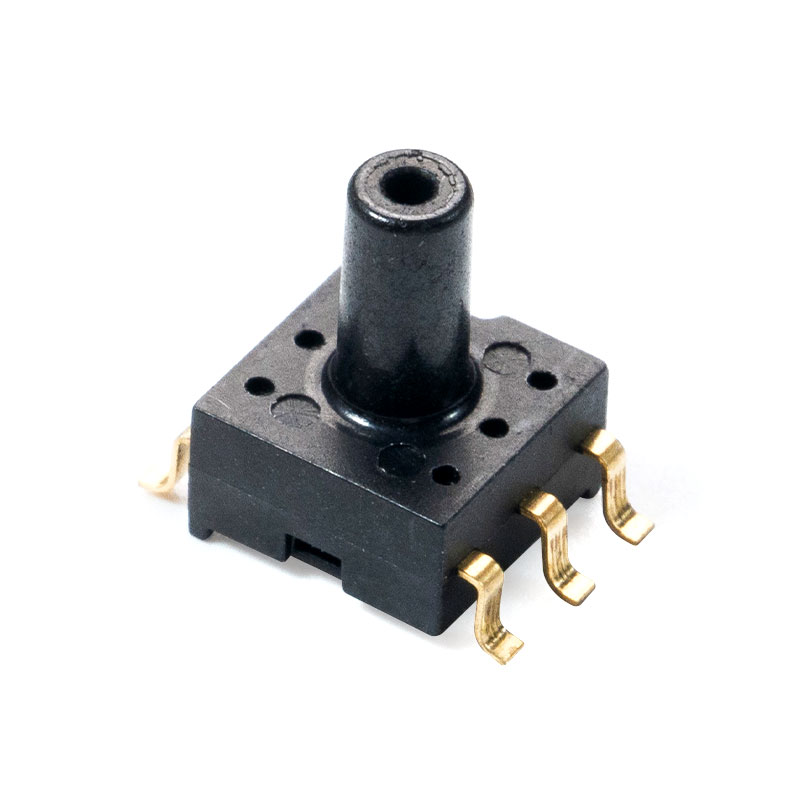

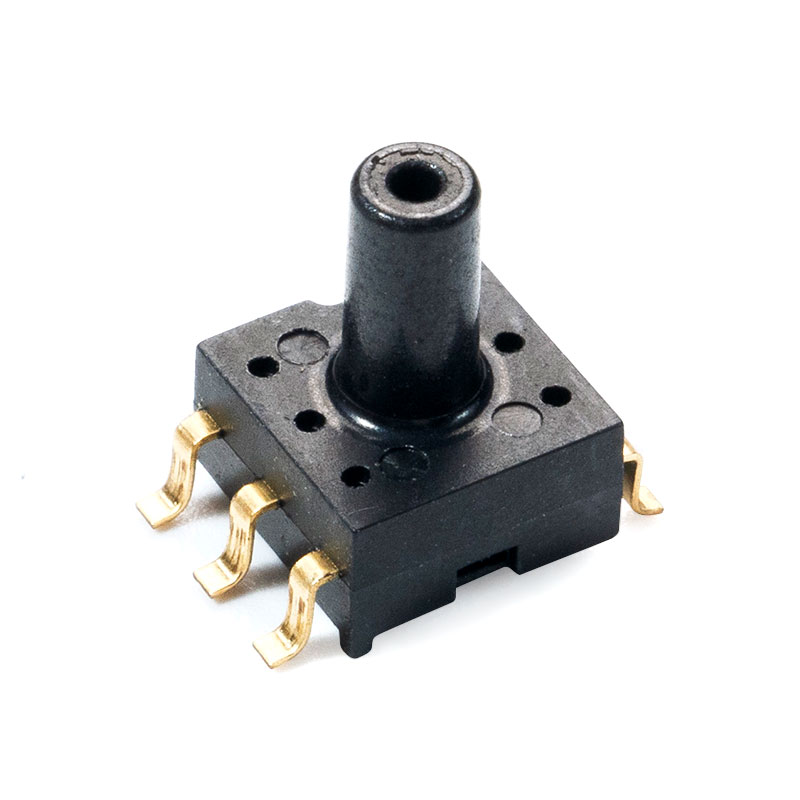

MCP-J10, MCP-J11, MCP-J12 Sensor de presión para automóviles

Descripción general del producto

La serie MCP-J10 es un sensor de presión absoluta calibrado para medir la presión del aire. El producto utiliza un chip de acondicionamiento de señal de grado automotriz para calibrar y compensar la señal de salida MEMS, convirtiendo señales de presión de 10 kPa a 1500 kPa en señales de salida analógicas (0 a 5 V). Al tiempo que garantiza la excelente confiabilidad del producto, los dos chips están integrados en el paquete, lo que reduce considerablemente el tamaño del paquete. Al mismo tiempo, el producto acondicionado proporciona un rendimiento estándar en el rango de temperatura y precisión.

Características clave

Error máximo del 2,5 % entre 0 °C y 85 °C
Ideal para sistemas basados en microprocesadores o microcontroladores
Paquete de montaje en superficie subminiatura
Rango de temperatura -40°C a 125°C
El rango de presión es opcional entre 10 kPa y 1500 kPa
Salida de tensión analógica proporcional/absoluta

Aplicaciones

Aplicaciones automotrices (medición de presión en colectores)
controles industriales
Aplicación de presión en motocicleta
Sensor de potencia de vacío híbrido de nueva energía
Detección de presión de gas GNC

Rendimiento estructural

Chip sensible a la presión: material de silicona
Plomo: alambre de oro
Carcasa del paquete: material LCP
Pasador: cobre chapado en oro
Peso neto: aproximadamente 0,4g

Descripción del producto

La serie MCP-J11 es un producto de sensor de presión absoluta calibrado. Este producto utiliza chips de acondicionamiento de señales de grado automotriz para calibrar y compensar la salida del núcleo MEMS y puede convertir señales de presión de 10 kPa a 1500 kPa en señales de salida digitales IIC. Al tiempo que se garantiza la excelente fiabilidad del producto, los dos chips están integrados y empaquetados, lo que reduce considerablemente el tamaño del embalaje. Al mismo tiempo, el producto acondicionado puede proporcionar una salida estándar dentro del rango de temperatura y precisión, eliminando la necesidad de que los clientes calibren el sensor.

Característica
El error máximo de 0°C a 85°C es del 2,5%
Muy adecuado para microprocesadores o sistemas basados en microcontroladores.
Embalaje de montaje en superficie ultrapequeño
Rango de temperatura: -40°C a 125°C
Rango de 10kPa~1500kPa opcional
Salida de señal digital IIC

Función de estructura
Chip sensible a la presión: material de silicona
Plomo: alambre de oro
Carcasa de encapsulación: material LCP
Pasador: Cobre chapado en oro
Peso neto: aproximadamente 0,4 gramos

Clasificaciones máximas absolutas (MCP-J10)

Parámetros	Símbolo	Rango	Unidad
Tensión de alimentación analógica	VDD	-0,3 a 6,0	V
Temperatura de funcionamiento		-40 a 125	℃
Temperatura de almacenamiento		-50 a 150	℃
Temperatura de unión		150	℃
Susceptibilidad a ESD	hbm	4	kV

Nota: Exceder la clasificación máxima absoluta puede causar daños permanentes, y el funcionamiento prolongado a la clasificación máxima absoluta anterior puede afectar la confiabilidad del dispositivo.

Característica eléctrica (MCP-J10)

Tabla 1. Características de funciohnamiento (contra = 5,0 V CC, TA = 25 °C a menos que se indique lo contrario)

Parámetros	Símbolo	mín.	tipo	máx.	Unidad
Voltaje de suministro	VS	4.75	5	5.25	Vcc
Corriente de suministro	yo _o	—		3	mAdc
Compensación (0°C a 85°C) @ VS = 5,0 voltios	V _apagado	0.44	0.5	0.56	Vcc
Salida de escala completa (0°C a 85°C) @ VS = 5,0 V	V _FSO	4.44	4.5	4.56	Vcc
Rango de escala completa (0 ℃ a 85 ℃) @ VS=5,0 V	V _FSS	3.88	4	4.12	Vcc

Continúe Tabla 1. Características de funcionamiento (VS = 5,0 V CC, TA = 25 °C a menos que se indique lo contrario)

Parámetros	Símbolo	mín.	tipo	máx.	Unidad
Precisión (0°C a 85°C)	—	—	—	2.5	%V _FSS
Tiempo de respuesta	TR	—	2.5	—	señora
Tiempo de calentamiento	—	—	100	—	señora
Estabilidad compensada	—	—	0.25	—	%V _FSS

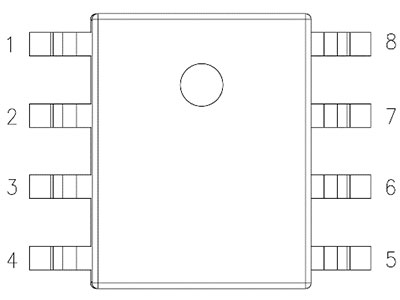

1. Definición de embalaje y pin (MCP-J11)

describir	NO.	Definición de PIN	describir
	1	N/C	vacantee
	2	FUERA	salida	Debe estar suspendido en el aire.
	3	N/C	vacantee
	4	Tierra	puesta a tierra
	5	VDD	fuente de alimentación
	6	N/C	vacantee
	7	SCL	Línea de reloj en serie
	8	ASD	ASD

Tabla 1.1 Relación de definición de pines

Nota:
1.J10: Los pines 7 y 8 deben estar suspendidos en el aire.
2.J11：2 # pin debe estar suspendido en el aire

2. Especificaciones técnicas

2. Especificaciones técnicas

parámetro	firmar	valor mínimo	Valores típicos	Valor máximo	unidad	notas
reinicio de encendido	VDDPOR		2.8		V
Corriente de trabajo	Iavdd		2	3	mA	Modo de trabajo
Corriente de trabajo	Iavdd		200		n.A.	Corriente de espera
resolución del CAD	VOLVER A RASTREAR		24		bits
Precisión de la presión de salida 1,2	CAC		1%		%FS	0°C ~ 60°C
Precisión de la presión de salida 1,2	CAC		1,5%		%FS	-20°C ~ 70°C
Encendido a tiempo	TUP		100		señora	ajnosotrostable
Retención de datos EEPROM	vivir	10			años	@ 125 ℃

1. La precisión incluye no linealidad, histéresis de temperatura e histéresis de presión;
2. Precisión de vida útil basada en 1000 horas de pruebas HTOL, LTOL, HTSL, THB y PCT;

2.2.I ² C Características eléctricas

Parámetro	firmar	valor mínimo	Valor máximo	unidad	notas
frecuencia de reloj	fBsclB		1	MHz	R=1K
Tiempo de mantenimiento de pulso bajo del reloj	soplo	0.52		nosotros
Tiempo de mantenimiento de pulso alto del reloj	tBHGHB	0.24		nosotros
tiempo de establecimiento de SDA	tBSUDATB	0.1		nosotros
Tiempo de retención SDA	tBHDDATB	0.0		nosotros
Hora de establecimiento al inicio de cada sesión.	tBSUSTAB	0.24		nosotros
Tiempo de mantenimiento de la condición inicial	tBHDSTAB	0.24		nosotros
Detener el tiempo, establecer el tiempo	tBSUSTOB	0.24		nosotros
El intervalo de tiempo entre dos comunicaciones.	tBBUFB	0.52		nosotros
