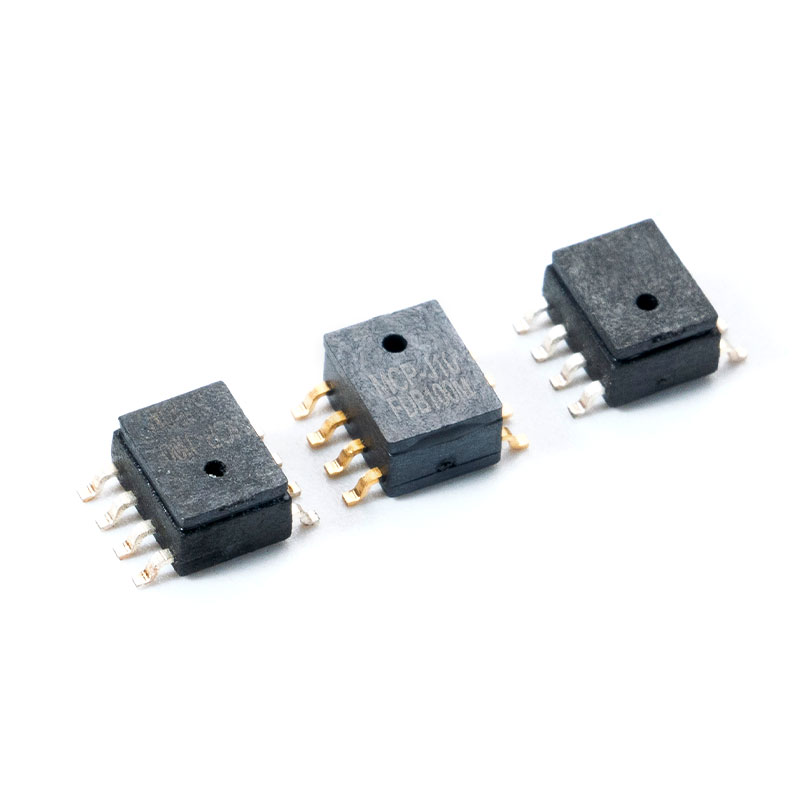

¿Qué es un sensor de presión absoluta?

un sensor de presión absoluta es un transductor que mide la presión relativa a un vacío perfecto (0 Pa), en lugar de la presión atmosférica o cualquier otra presión de referencia. Esto lo hace fundamentalmente diferente de los sensores diferenciales o de calibre, y es especialmente adecuado para aplicaciones donde las fluctuaciones atmosféricas introducirían errores de medición inaceptables. Desde altimetría aeroespacial hasta sistemas HVAC industriales, sensores de presión absoluta son la piedra angular de la ingeniería de medición de precisión.

Esta guía cubre todo lo que los ingenieros, especialistas en adquisiciones e integradores de sistemas necesitan saber, desde principios operativos y datos comparativos hasta criterios de selección específicos de aplicaciones y opciones de implementación de bajo costo.

1. ¿Cómo funciona un sensor de presión absoluta?

1.1 Principio de funcionamiento básico

un sensor de presión absoluta contiene una cámara de referencia sellada y evacuada a un vacío casi perfecto (normalmente <10⁻³ Pa). Un diafragma sensor, comúnmente hecho de silicio, acero inoxidable o cerámica, se desvía en respuesta a la presión del proceso aplicada en un lado. Esta desviación mecánica se convierte en una señal eléctrica mediante uno de varios métodos de transducción:

• Piezoresistivo : Los extensómetros en el diafragma cambian la resistencia proporcionalmente a la deflexión. Más común en sensores basados ​​en MEMS debido a su alta sensibilidad y bajo costo.
• capacitivo : La desviación cambia la capacitancia entre el diafragma y un electrodo fijo. Ofrece una excelente estabilidad a largo plazo y baja variación de temperatura.
• piezoeléctrico : Genera una carga bajo presión dinámica. Más adecuado para mediciones transitorias rápidas, no para presión estática.
• resonante : La presión cambia la frecuencia de resonancia de un elemento vibratorio. Alta precisión pero mayor costo.

Luego, la salida se acondiciona a través de circuitos ASIC integrados que proporcionan compensación de temperatura, corrección de compensación cero y amplificación de señal, produciendo una salida analógica (0–5 V, 4–20 mA) o digital (I²C, SPI) calibrada.

1.2 Absoluto versus calibre versus diferencial: diferencias clave

Comprender la distinción entre tipos de sensores es fundamental para el diseño correcto del sistema. Mientras que los sensores manométricos miden la presión relativa a la atmósfera ambiente y los sensores diferenciales comparan dos presiones de proceso, una sensor de presión absoluta vs gauge pressure sensor La comparación revela una diferencia fundamental en el punto de referencia que afecta la precisión de la medición en entornos de altitud o clima variables.

1.3 Por qué es importante la referencia de vacío

La cámara de referencia de vacío sellada es lo que hace posible la medición absoluta. A diferencia de los sensores de calibre, que utilizan un puerto de ventilación abierto a la atmósfera, un sensor de presión absoluta es inmune a la deriva barométrica, la variación de altitud y los cambios atmosféricos estacionales. Esto no es negociable en aplicaciones como la altimetría de aviación, donde un error de presión de 1 hPa en altitud puede traducirse en un error de altitud de ~8,5 m, un margen de seguridad crítico en el espacio aéreo controlado.

En los ventiladores médicos y las bombas de infusión, la medición de la presión absoluta garantiza que la administración de medicamentos y el soporte respiratorio no se vean afectados por la elevación del hospital o los cambios en la presión ambiental durante el transporte.

2. Sensor de presión absoluta frente a sensor de presión manométrica: comparación profunda

2.1 Comparación de especificaciones en paralelo

Al evaluar un sensor de presión absoluta vs gauge pressure sensor , los ingenieros deben considerar no solo el punto de referencia sino también el rendimiento de cada tipo en los parámetros metrológicos clave. La siguiente tabla resume las especificaciones típicas de las hojas de datos para dispositivos basados en MEMS comparables en el rango de 0 a 10 bar:

2.2 Cuándo elegir Absoluto Sobre Calibre

Elige un sensor de presión absoluta cuando:

• La aplicación opera a diferentes altitudes o ubicaciones con diferentes presiones barométricas (por ejemplo, equipos móviles, aviones, drones).
• La trazabilidad de las mediciones hasta un estándar absoluto (unidad SI: Pascal) es necesaria para el cumplimiento normativo, algo común en la certificación médica y aeroespacial.
• Se necesita monitoreo del vacío o control de procesos subatmosféricos (por ejemplo, fabricación de semiconductores, liofilización).
• El registro de datos a largo plazo requiere una línea de base estable y libre de derivas que no se vea afectada por los cambios climáticos diarios.

Los sensores de calibre siguen siendo la opción preferida en sistemas hidráulicos y neumáticos de circuito cerrado donde la presión relativa a la atmósfera es la cantidad de ingeniería relevante (por ejemplo, inflado de neumáticos, presión de caldera).

2.3 Conceptos erróneos comunes

• Concepto erróneo: "Los sensores absolutos leen 0 en el ambiente". — No es así. Al nivel del mar, un sensor absoluto indica ~101,325 kPa. Sólo un sensor de calibre lee 0 en la temperatura ambiente.
• Concepto erróneo: "Los sensores absolutos siempre son más precisos". — La precisión depende del diseño y la calibración, no del tipo de referencia. Los sensores de calibre pueden lograr una precisión igual o mejor para mediciones relativas.
• Concepto erróneo: "Puedes convertir un sensor manométrico en absoluto agregando presión atmosférica". — Esto solo funciona si la presión atmosférica es conocida y estable, lo que va en contra del propósito en aplicaciones móviles o de gran altitud.

3. Aplicaciones clave por industria

3.1 Sensor de presión absoluta para aplicaciones de altímetro

el sensor de presión absoluta for altimeter applications es uno de los casos de uso técnicamente más exigentes. Los altímetros de las aeronaves se basan en el modelo de atmósfera estándar internacional (ISA), que define una relación presión-altitud predecible: la presión disminuye aproximadamente 1,2 hPa por cada 10 m de aumento de altitud al nivel del mar.

Para aviónica certificada, los sensores deben cumplir con los estándares ambientales DO-160G y los niveles de garantía del software RTCA/DO-178C. Las especificaciones clave incluyen:

• Rango de presión: 10–110 kPa (que cubre altitudes de -500 m a ~30 000 m)
• Resolución: <1 Pa (equivalente a una resolución de altitud de ~8 cm)
• Compensación de temperatura: -55°C a 85°C
• Resistencia a golpes y vibraciones según MIL-STD-810

Los drones y vehículos aéreos no tripulados de consumo utilizan sensores barométricos MEMS de menor costo (por ejemplo, resolución de 24 bits, interfaz I²C) que aún logran una precisión de altitud <±1 m en condiciones de calma, suficiente para el control de vuelo automatizado y las funciones de regreso a casa.

3.2 Sensor de presión absoluta para sistemas HVAC

en sensor de presión absoluta for HVAC systems , la función principal es monitorear la presión del refrigerante en los circuitos de compresores, las cámaras de suministro y retorno de las unidades de tratamiento de aire (AHU) y los sistemas de automatización de edificios (BAS). A diferencia del monitoreo de presión diferencial del filtro (que utiliza sensores diferenciales), la gestión del circuito de refrigerante requiere presión absoluta para calcular el sobrecalentamiento y el subenfriamiento del refrigerante con precisión utilizando diagramas de presión-entalpía (P-H).

3.3 Dispositivos Médicos

Grado médico sensores de presión absoluta Están integrados en ventiladores, máquinas de anestesia, bombas de infusión, monitores de presión arterial y equipos de diálisis. Los requisitos reglamentarios (IEC 60601-1, ISO 80601) exigen biocompatibilidad para materiales en contacto con fluidos, compatibilidad electromagnética (EMC) y trazabilidad de calibración rigurosa.

Características clave del sensor médico:

• Precisión: ±0,1% FS o mejor, con calibración rastreable por NIST
• Deriva a largo plazo: <±0,05 % FS/año
• Compatibilidad de medios: solución salina, oxígeno, mezclas de gases anestésicos.
• Salida: Digital (I²C/SPI) con compensación de temperatura integrada preferida para arquitecturas integradas modernas

3.4 Sistemas automotrices

Aplicaciones automotrices de sensores de presión absoluta incluyen sensores de presión absoluta del colector (MAP), sistemas de monitoreo de presión de neumáticos (TPMS, aunque generalmente son manómetros), presión de sobrealimentación del turbocompresor y presión de vapor del tanque de combustible. Los sensores MAP son fundamentales para los cálculos de sincronización de encendido y inyección de combustible de la unidad de control del motor (ECU). Deben sobrevivir a la calificación AEC-Q100 Grado 1 (-40 °C a 125 °C), alta vibración y exposición a vapores de combustible.

• Rango de funcionamiento: 10–400 kPa absolutos (cubre el vacío inactivo hasta el impulso máximo)
• Salida: unalógica ratiométrica (0,5–4,5 V) o protocolo digital SENT
• Tiempo de respuesta: <1 ms para eventos dinámicos del motor

3.5 Sensor de presión absoluta de bajo costo para proyectos Arduino

el rise of open-source hardware has created strong demand for a sensor de presión absoluta de bajo costo Arduino -solución compatible. Estos sensores, normalmente dispositivos barométricos MEMS con salida I²C o SPI, permiten estaciones meteorológicas, registradores de altitud, navegación en interiores y proyectos de drones a un costo mínimo.

Los sensores barométricos absolutos MEMS populares utilizados en los ecosistemas Arduino ofrecen:

• Rango de presión: 300–1100 hPa (cubre altitudes de -500 m a ~9000 m)
• enterface: I²C (400 kHz fast mode) or SPI
• Resolución: ADC de 24 bits, resolución <0,18 Pa en modo de ultra alta resolución
• Tensión de alimentación: 1,8–5 V (compatible con lógica de 3,3 V)
• Paquete: LGA-8, QFN o módulo de ruptura para creación de prototipos
• Consumo de corriente: <1 µA en modo de suspensión (crítico para nodos IoT alimentados por batería)

4. Cómo elegir el sensor de presión absoluta adecuado

4.1 Especificaciones clave a evaluar

Seleccionando el correcto sensor de presión absoluta requiere una evaluación sistemática en varias dimensiones de especificación. Los ingenieros deben evitar especificaciones excesivas (lo que aumenta los costos) y especificaciones insuficientes (lo que provoca fallas en el campo).

4.2 Criterios de selección para Arduino y sistemas integrados

por un sensor de presión absoluta de bajo costo Arduino o aplicación de microcontrolador integrado, la prioridad cambia hacia la compatibilidad de la interfaz, el consumo de energía y el factor de forma. Considere:

• enterface voltage levels : Asegúrese de que los niveles lógicos I²C/SPI coincidan con su MCU (3,3 V o 5 V). Muchos sensores MEMS son nativos de 3,3 V; use cambiadores de nivel si se conecta a un Arduino Uno de 5 V.
• Soporte de biblioteca : La disponibilidad confirmada de la biblioteca Arduino reduce drásticamente el tiempo de desarrollo.
• Sensor de temperatura en chip : La mayoría de los sensores barométricos MEMS incluyen un sensor de temperatura integrado para compensación y monitoreo de doble función.
• Tasa de muestreo : Para estaciones meteorológicas, 1 Hz es suficiente. Para mantener la altitud en vehículos aéreos no tripulados, se necesitan entre 25 y 100 Hz.
• Modos de suspensión y espera : Esencial para aplicaciones alimentadas por baterías que apuntan a años de funcionamiento en celdas de botón o paquetes pequeños de LiPo.

4.3 Compensaciones entre precio y rendimiento

el cost of an sensor de presión absoluta básculas con precisión, certificaciones, compatibilidad de medios y embalaje. Comprender estas compensaciones ayuda a los equipos de adquisiciones y a los arquitectos de sistemas a equilibrar el presupuesto con los requisitos de ingeniería.

5. Acerca de MemsTech: su socio confiable en sensores de presión MEMS

5.1 Fundada en Wuxi, construida para la innovación

Fundada en 2011 y ubicada en el Distrito Nacional de Alta Tecnología de Wuxi, el centro de innovación de IoT de China, MemsTech es una empresa especializada en I+D, producción y venta de sensores de presión MEMS. El Distrito Nacional de Alta Tecnología de Wuxi se ha establecido como uno de los principales ecosistemas de Asia para la fabricación de semiconductores y MEMS, proporcionando a MemsTech acceso a recursos de fabricación avanzados, asociaciones de investigación e infraestructura de cadena de suministro fundamentales para la producción de sensores de alta calidad y en gran volumen.

5.2 Productos e industrias atendidas

MemsTech sensor de presión absoluta La línea de productos cubre una amplia gama de rangos de presión, tipos de salida y opciones de empaque diseñados para atender a clientes B2B en:

• medico : Sensores diseñados para equipos respiratorios, sistemas de infusión e instrumentos de diagnóstico, que cumplen con los requisitos de gestión de calidad ISO 13485.
• Automotriz : Sensores de presión MEMS que cumplen con la calificación AEC-Q100 Grado 1 para monitoreo de presión del colector, vapor de combustible y sistema de frenos.
• Electrónica de Consumo : Sensores MEMS compactos y de bajo consumo para teléfonos inteligentes, dispositivos domésticos inteligentes, dispositivos portátiles y nodos de IoT.

5.3 Por qué los equipos de adquisiciones y los socios mayoristas eligen MemsTech

• Capacidad profesional de I+D : El diseño interno de MEMS y la ingeniería de procesos permiten soluciones personalizadas para clientes OEM y ODM.
• Gestión de la producción científica. : Las líneas de fabricación controladas por ISO con control estadístico de procesos (SPC) garantizan un rendimiento y una calidad constantes a escala.
• Embalaje y pruebas rigurosos : Cada sensor se somete a una calibración completa y pruebas funcionales antes del envío, con detección opcional 100% HTOL (vida operativa a alta temperatura) disponible.
• Precios competitivos : La integración vertical y las eficiencias de producción en volumen permiten a MemsTech ofrecer soluciones de detección rentables y de alto rendimiento que reducen el costo total de la lista de materiales del sistema sin comprometer la confiabilidad.

6. Preguntas frecuentes (FAQ)

P1: ¿Cuál es la diferencia fundamental entre un sensor de presión absoluta y un sensor de presión manométrica?

un sensor de presión absoluta Mide la presión relativa a un vacío perfecto (0 Pa). Un sensor de presión manométrica mide la presión relativa a la presión atmosférica local, que varía con la altitud y el clima. Como resultado, un sensor de presión absoluta vs gauge pressure sensor La comparación muestra que los sensores absolutos proporcionan una medición estable e independiente de la ubicación, mientras que los sensores de calibre son más apropiados cuando la cantidad de ingeniería de interés es la presión por encima o por debajo de la ambiental, como el inflado de neumáticos o la presurización del tanque en relación con la atmósfera.

P2: ¿Cómo funciona un sensor de presión absoluta en una aplicación de altímetro?

en an sensor de presión absoluta for altimeter applications , el sensor mide la presión barométrica real de la atmósfera a la altitud actual del avión o del UAV. Utilizando el modelo de atmósfera estándar internacional (ISA), donde la presión disminuye aproximadamente 1,2 hPa por cada 10 m de altitud ganada en altitudes bajas, el sistema convierte las lecturas de presión en valores de altitud. La referencia de vacío sellada dentro del sensor garantiza que esta medición no se vea afectada por la presurización de la cabina o el clima local, proporcionando una señal de altitud estable y repetible para los sistemas de control de vuelo.

P3: ¿Se puede utilizar un sensor de presión absoluta de bajo costo con Arduino para medir la altitud usted mismo?

Sí. un sensor de presión absoluta de bajo costo Arduino Un dispositivo MEMS compatible (normalmente un sensor barométrico I²C de 24 bits) puede alcanzar una resolución de altitud superior a 0,5 m en aire en calma. Arduino lee datos de presión sin procesar a través de I²C, aplica la fórmula hipsométrica (o una aproximación ISA simplificada) y genera la altitud en metros. Para obtener mejores resultados, realice una calibración local de la presión a nivel del suelo antes de cada sesión, ya que la presión absoluta al nivel del mar varía diariamente entre ±2 y 3 hPa debido al clima, lo que se traduce en ±17 a 25 m de error de altitud sin corrección.

P4: ¿Qué especificaciones son más críticas al seleccionar un sensor de presión absoluta para sistemas HVAC?

For sensor de presión absoluta for HVAC systems aplicaciones, las especificaciones más críticas son: (1) rango de presión —debe cubrir toda la presión de funcionamiento del refrigerante, incluidos los transitorios; (2) compatibilidad de medios —los materiales mojados deben ser compatibles con refrigerantes como R-410A, R-32 o R-134a; (3) banda de error total (TEB) en todo el rango de temperatura de funcionamiento; (4) interfaz de salida —Se prefiere un bucle de corriente de 4 a 20 mA para tendidos de cable largos en sistemas de edificios; y (5) protección de ingreso —IP67 mínimo para entornos de salas de equipos expuestos a la humedad y agentes de limpieza.

P5: ¿Cómo mantiene un sensor de presión absoluta la precisión durante su vida útil?

Estabilidad a largo plazo en un sensor de presión absoluta Depende de la integridad de la cámara de referencia de vacío sellada, la resistencia a la fluencia del material del diafragma y la calidad del algoritmo de compensación ASIC. Los sensores MEMS de alta calidad logran una estabilidad a largo plazo de ±0,1% FS por año o mejor. Para mantener la precisión certificada, los sensores deben recalibrarse periódicamente, generalmente cada 1 a 3 años, según los requisitos reglamentarios de la aplicación. En aplicaciones críticas (médicas, aeroespaciales), los fabricantes deben proporcionar certificados de calibración rastreables por el NIST y datos de caracterización de deriva publicados.
