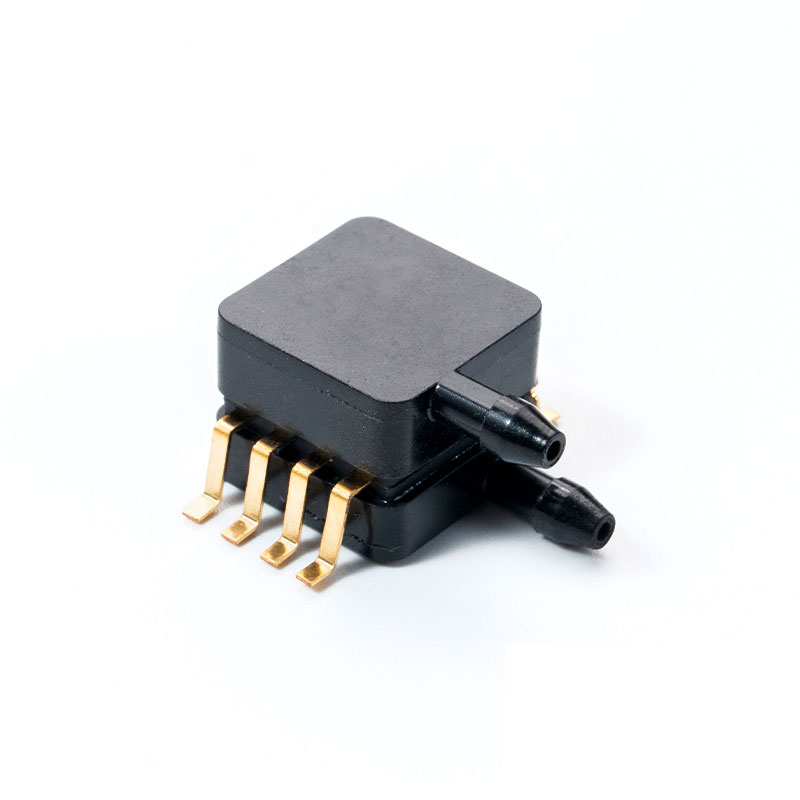

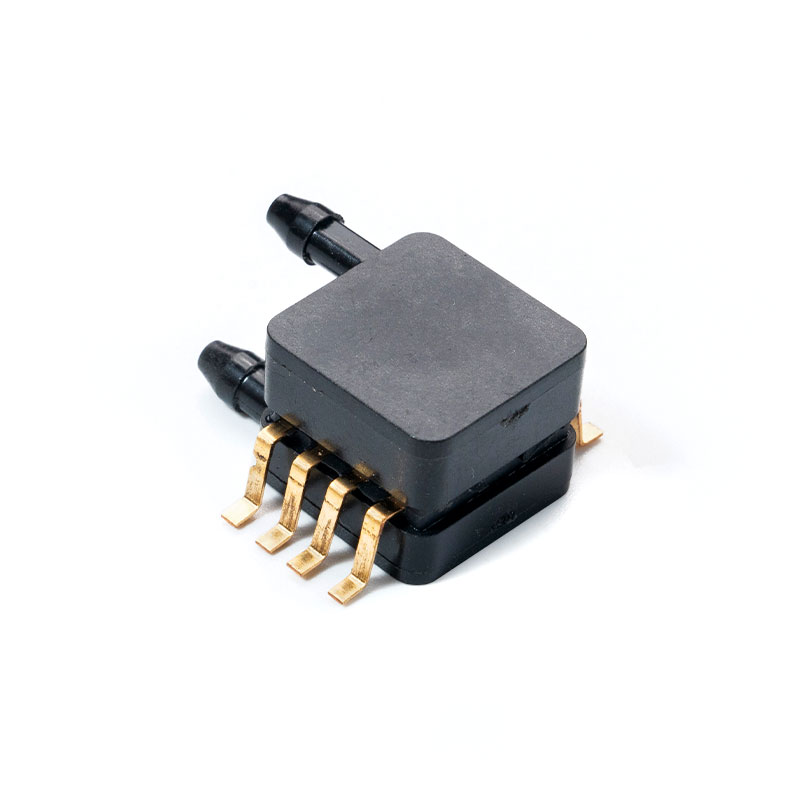

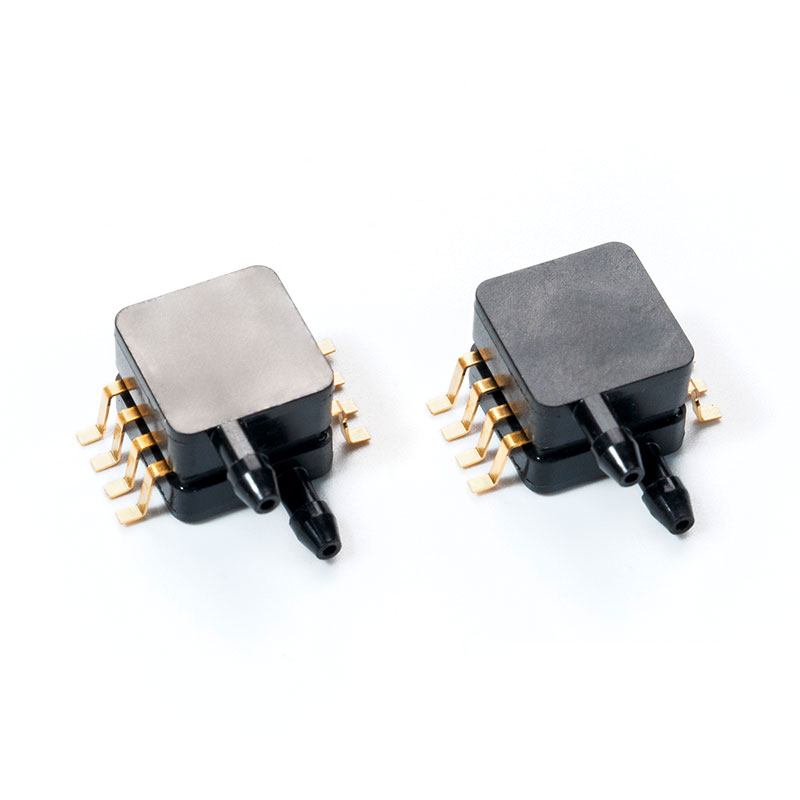

1. Especificaciones generales
Tabla 1. Parámetros límite
| Característica | Mín. | Máx. | Unidad |
| Tensión de alimentación (Vsuministro) | -0,3 | 6 | Vcc |
| Temperatura de almacenamiento | -40 | 125 | ℃ |
Tabla 2. Tipo de presión
| tipo de presion | descripción |
| absoluto | La salida es proporcional a la diferencia entre la presión aplicada y el vacío de referencia incorporado. |
| Presión manométrica | La salida es proporcional a la diferencia entre la presión aplicada y la presión atmosférica (ambiente). |
| Presión diferencial | La salida es proporcional a la diferencia entre la presión aplicada a cada puerto (puerto 1 – puerto 2). |
2. Lohs parámetros técnicos de la salida analógica.
Tabla 3. Especificaciones de salida analógica
(VS = 5,0 V CC, TA = 25 °C a menos que se indique lo contrario).
| Característica | firmar | Mín. | Tipo. | Máx. | Unidad |
| Rango de presión 1 | pag OP | -5 | 100 | kPa | |
| Tensión de alimentación 2 | V s | 4.75 | 5 | 5.25 | Vcc |
| Corriente de suministro | yo o | - | 3 | 10 | mAdc |
| pagressure offset3(10 °C to 60 °C) @ VS = 5.0 Volts | 0.155 | 0.2 | 0.245 | ||
| Producción a gran escala 4 | 4.655 | 4.7 | 4.745 | ||
| Rango de escala completa (VFSS) 5 | - | 4.41 | 4.5- | 4.59 | V |
| Precisión 6 | - | - | 0.025 | - | |
| Sensibilidad | 0.45 | V/kPa | |||
| Rango de temperatura de funcionamiento | Tstg | –40 | — | 85 | °C |
| Tiempo de respuesta 7 | t R | — | 2.5 | — | señora |
| pagower-on time 8 | 100 | señora |
1. 1,0 kPa (kiloPascal) equivale a 0,145 psi.
2. El dispositivo es ratiométrico dentro de este rango de excitación especificado.
3. La compensación (Voff) se define como el voltaje de salida a la presión nominal mínima.
4. La salida de escala completa (VFSO) se define como el voltaje de salida a la presión nominal máxima o completa.
5. El rango de escala completa (VFSS) se define como la diferencia algebraica entre el voltaje de salida a la presión nominal completa y el voltaje de salida a la presión nominal mínima.
6. La precisión (presupuesto de errores) consta de lo siguiente:
• Linealidad: Desviación de salida de una relación de línea recta con presión sobre el rango de presión especificado.
• Histéresis de temperatura: Desviación de salida a cualquier temperatura dentro del rango de temperatura de funcionamiento, después de que la temperatura cambia hacia y desde los puntos de temperatura de funcionamiento mínimo o máximo, con presión diferencial cero aplicada.
• Histéresis de presión: Desviación de salida a cualquier presión dentro del rango especificado, cuando esta presión se cicla hacia y desde la presión nominal mínima o máxima, a 25 °C.
• TcSpan: Desviación de salida en el rango de temperatura de 10° a 60 °C, respecto a 25 °C.
• TcOffset: Desviación de salida con presión nominal mínima aplicada, en el rango de temperatura de 10° a 60 °C, respecto a 25 °C.
• Variación respecto del nominal: la variación respecto de los valores nominales, para el intervalo de escala completa o compensada, como porcentaje de VFSS, a 25 °C.
7. El tiempo de respuesta se define como el tiempo para que el cambio incremental en la salida pase del 10% al 90% de su valor final cuando se somete a un cambio escalonado específico en la presión.
8. El tiempo de calentamiento se define como el tiempo necesario para que el producto alcance el voltaje de salida especificado después de que se haya estabilizado la presión.
