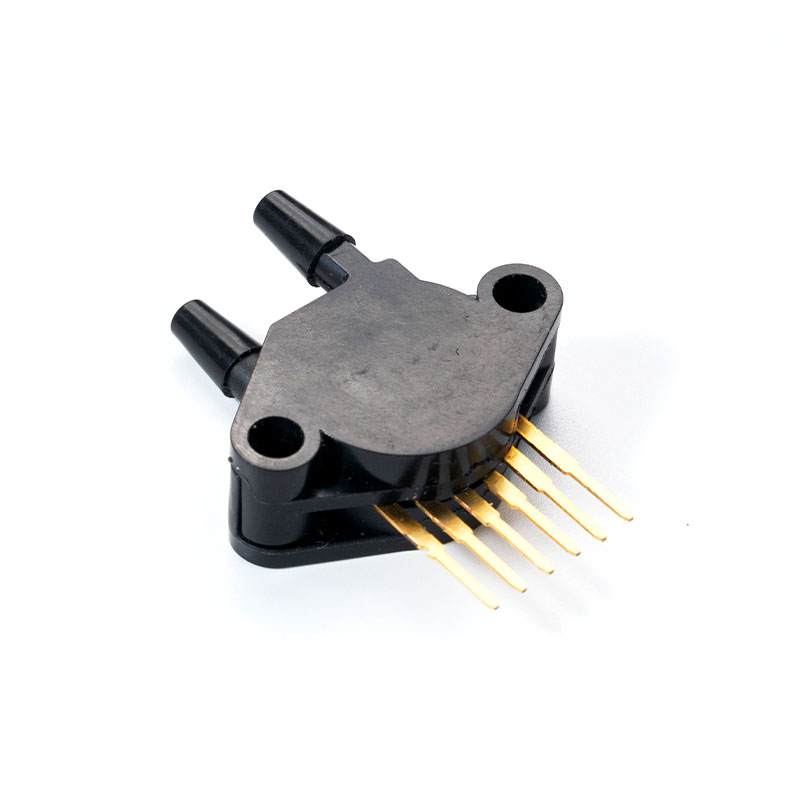

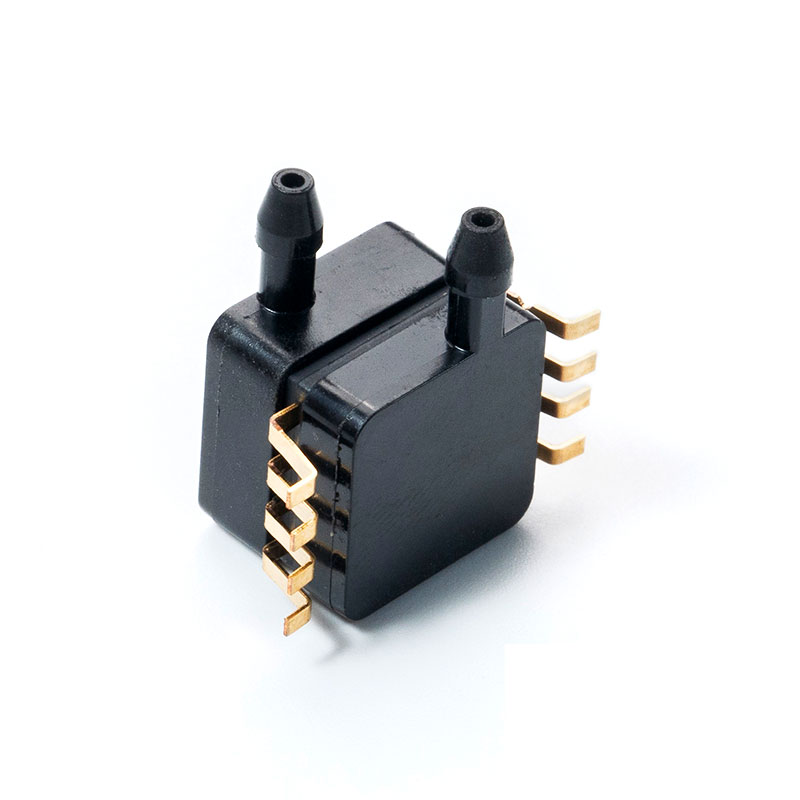

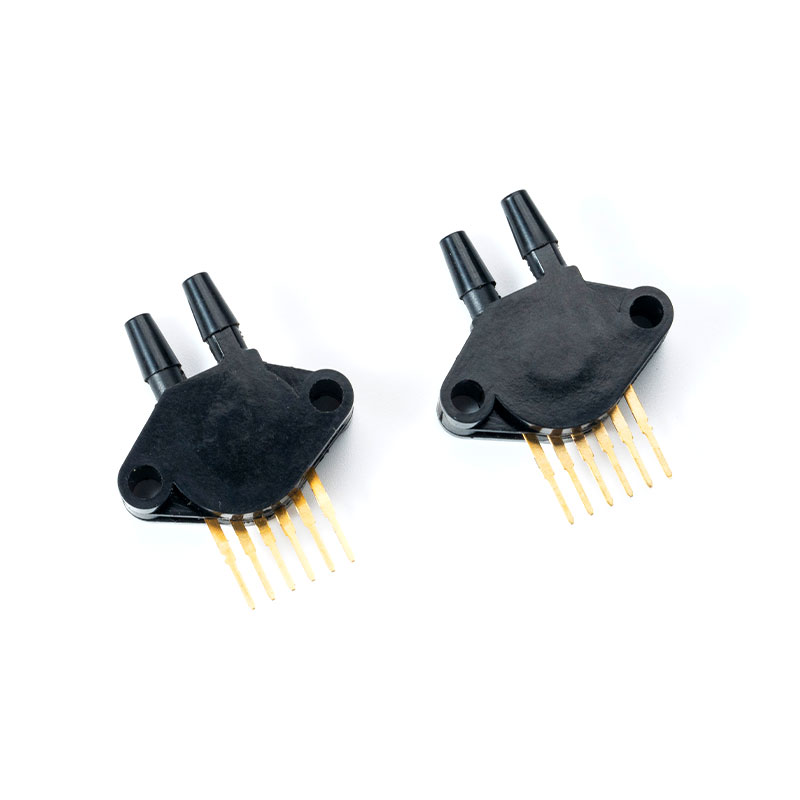

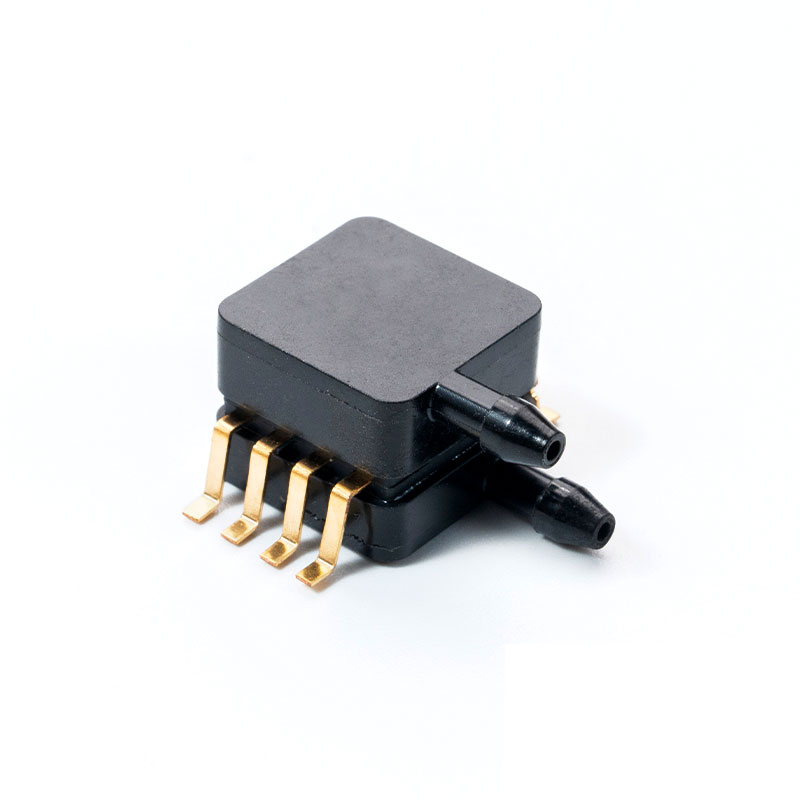

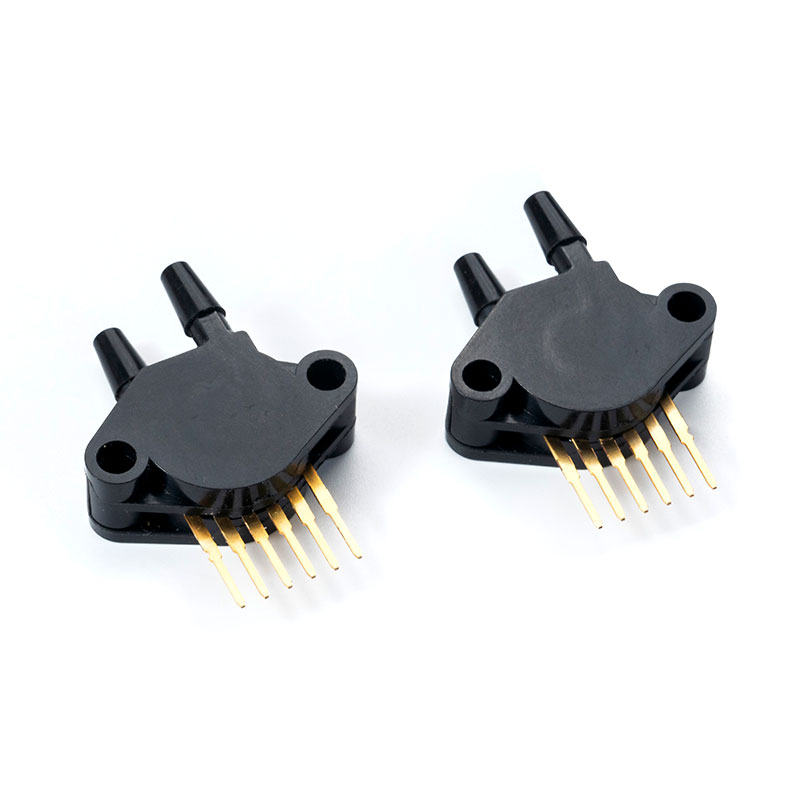

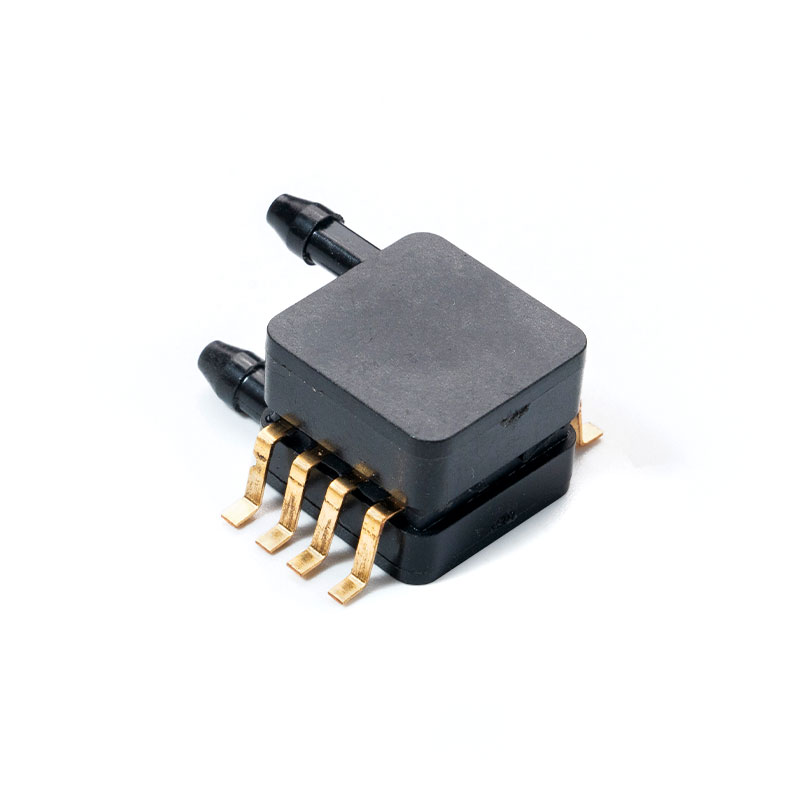

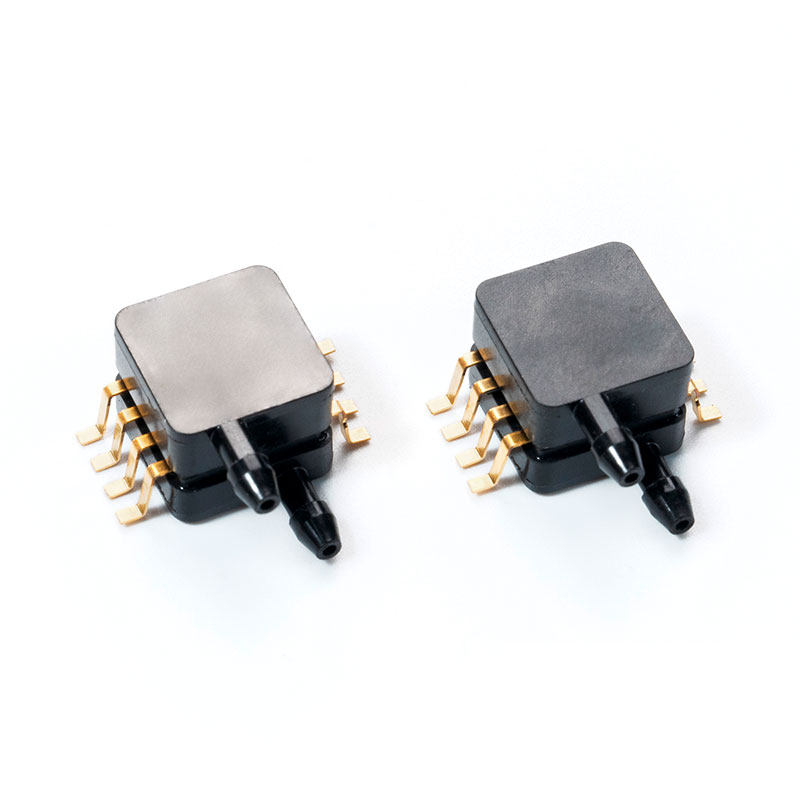

MCP5XXX, MCPV5XXX, MCPV7XXX Sensor de baja presión

La serie MCP5XXXDP tiene un sensor de presión de silicio integrado
Acondicionamiento de señal, compensación de temperatura y calibración.

1 descripción general

Los transductores piezoresistivos MCP5XXXDP son sensores de presión de silicio monolíticos. El MCP5XXXDP está diseñado para una amplia gama de aplicaciones, particularmente aplicaciones que emplean un microcontrolador o microprocesador con entradas analógicas a digitales. Este transductor combina técnicas avanzadas de micromecanizado, metalización de película delgada y procesamiento bipolar para proporcionar una señal de salida analógica precisa y de alto nivel que es proporcional a la presión aplicada.

2 Características y beneficios

1. Rango de presión opcional: 0kpa~ 700kpa
2. Tipo de presión
Absoluta: La referencia de vacío interno y la salida proporcional a la presión absoluta.
Presión manométrica: basada en la presión atmosférica, proporciona salida y cambio de presión atmosférica.
proporcional
Presión diferencial: permite la medición de presión en dos puertos de presión
3. Temperatura compensada entre 10 °C y 60 °C
4. Temperatura de almacenamiento -40°C a 125°C
5. Material: carcasa encapsulada integrada de epoxi duradero, carcasa de válvula de aire adoptada, nailon de alta temperatura
6. Señal de salida: señal analógica

3 Campos de aplicación

1. Médico: monitores, máquinas de anestesia, equipos de análisis de sangre, cromatografía de gases, instrumentación de gases, presión de aire de sala, máquinas de diálisis renal, nebulizadores, controles neumáticos, máquinas respiratorias, equipos para la apnea del sueño, espirómetros, ventiladores
2. Industrial: Medición de Presión Barométrica, Drones, Calibradores de Medición, Cromatografía de Gases, Instrumentos de Medición de Gases, Transmisores, Calidad del Aire Interior, Ciencias de la Vida, Control Neumático, Globos Meteorológicos.

La serie MCPV5XXXDP tiene un sensor de presión de silicio integrado
Acondicionamiento de señal, compensación de temperatura y calibración.

1 descripción general
Los transductores piezoresistivos MCPV5XXXDP son sensores de presión de silicio monolíticos. El MCPV5XXXDP está diseñado para una amplia gama de aplicaciones, particularmente aplicaciones que emplean un microcontrolador o microprocesador con entradas analógicas a digitales. Este transductor combina técnicas avanzadas de micromecanizado, metalización de película delgada y procesamiento bipolar para proporcionar una señal de salida analógica precisa y de alto nivel que es proporcional a la presión aplicada.

2 Características y beneficios
1. Rango de presión opcional: -5kpa~ 100kpa
2. Tipo de presión
Absoluta: La referencia de vacío interno y la salida es proporcional a la presión absoluta.
Presión manométrica: basada en la presión atmosférica, proporciona la salida y el cambio de presión atmosférica.
proporcional
Presión diferencial: permite la medición de presión en dos puertos de presión
3. Temperatura compensada entre 10 °C y 60 °C
4. Temperatura de almacenamiento -40°C a 125°C
5. Material: carcasa encapsulada integrada de epoxi duradero, carcasa de válvula de aire adoptada, nailon de alta temperatura
6. Señal de salida: señal analógica

3 Campos de aplicación
1. Médico: monitores, máquinas de anestesia, equipos de análisis de sangre, cromatografía de gases, instrumentación de gases, presión de aire de sala, máquinas de diálisis renal, nebulizadores, controles neumáticos, máquinas respiratorias, equipos para la apnea del sueño, espirómetros, ventiladores
2. Industrial: Medición de Presión Barométrica, Drones, Calibradores de Medición, Cromatografía de Gases, Instrumentos de Medición de Gases, Transmisores, Calidad del Aire Interior, Ciencias de la Vida, Control Neumático, Globos Meteorológicos.

1. Especificaciones generales (MCP5XXXDP)

Tabla 1. Parámetros límite

Característica	Mín.	Máx.	Unidad
Tensión de alimentación (Vsuministro)	-0,3	6	Vcc
Temperatura de almacenamiento	-40	125	℃

Tabla 2. Tipo de presión

tipo de presion	descripción
absoluto	La salida es proporcional a la diferencia entre la presión aplicada y el vacío de referencia incorporado.
Presión manométrica	La salida es proporcional a la diferencia entre la presión aplicada y la presión atmosférica (ambiente).
Presión diferencial	La salida es proporcional a la diferencia entre la presión aplicada a cada puerto (puerto 1 – puerto 2).

2. Los parámetros técnicos de la salida analógica. (MCP5XXXDP)

Tabla 3. Especificaciones de salida analógica

(contra = 5,0 V CC, TA = 25 °C a menos que se indique lo contrario).

Característica	Símbolo	mín.	tipo	máx.	Unidad
Rango de presión ⁽¹⁾	POP	0 15	— —	100 115	kPa
Tensión de alimentación ⁽²⁾	VS	4.75	5	5.25	VCC
Corriente de suministro	OI	—	7	10	mAdc
mín.imum pressure offset ⁽³⁾ , (0 a 85 °C) @VS = 5,0 V	VOFF	0.088	0.2	0.313	VCC
Producción a gran escala ⁽⁴⁾ , diferencial y absoluto (0 a 85 °C) @VS = 5,0 V	VFSO	4.587	4.7	4.813	VCC
Envergadura a gran escala ⁽⁵⁾ , diferencial y absoluto (0 a 85 °C) @VS = 5,0 V	VFSS	—	4.5	—	VCC
Precisión ⁽⁶⁾	—	—	—	±2,5	%VFSS
Sensibilidad	V/P	—	45	—	mV/kPa
Tiempo de respuesta ⁽⁷⁾	TR	—	1	—	señora
Corriente de fuente de salida a salida de escala completa	OI	—	0.1	—	mAdc
tiempo de calentamiento ⁽⁸⁾	—	—	20	—	señora
Estabilidad compensada ⁽⁹⁾	—	—	±0,5	—	%VFSS

1. 1,0 kPa (kiloPascal) equivale a 0,145 psi.
2. El dispositivo es ratiométrico dentro de este rango de excitación especificado.
3. La compensación (VOFF) se define como el voltaje de salida a la presión nominal mínima.
4. La salida de escala completa (VFSO) se define como el voltaje de salida a la presión máxima o nominal completa.
5. El intervalo de escala completa (VFSS) se define como la diferencia algebraica entre el voltaje de salida a la presión nominal máxima y el voltaje de salida a la presión nominal mínima.
6. La precisión (presupuesto de errores) consta de lo siguiente:
Linealidad: Desviación de salida de una relación de línea recta con la presión sobre el rango de presión especificado.
Histéresis de temperatura: desviación de salida a cualquier temperatura dentro del rango de temperatura de funcionamiento, después de que la temperatura cambia hacia y desde los puntos de temperatura de funcionamiento mínimo o máximo, con presión diferencial cero aplicada.
Histéresis de presión: Desviación de salida a cualquier presión dentro del rango especificado, cuando esta presión se cicla hacia y desde la presión nominal mínima o máxima a 25 °C.
TcSpan: Desviación de salida en el rango de temperatura de 0 a 85 °C, respecto a 25 °C.
TcOffset: Desviación de salida con presión mínima aplicada en el rango de temperatura de 0 a 85 °C, respecto a 25 °C.
Variación con respecto a los valores nominales: la variación con respecto a los valores nominales, para tramos compensados o de escala completa, como porcentaje de VFSS a 25 °C.
7. El tiempo de respuesta se define como el tiempo para que el cambio incremental en la salida pase del 10% al 90% de su valor final cuando se somete a un cambio escalonado específico en la presión.
8. El tiempo de calentamiento se define como el tiempo necesario para que el producto alcance el voltaje de salida especificado después de que se haya estabilizado la presión.
9. La estabilidad de compensación es la desviación de salida del producto cuando se somete a 1000 horas de presión pulsada, ciclos de temperatura con prueba de polarización.

1. Especificaciones generales (MCPV5XXXDP)

Tabla 1. Parámetros límite

Característica	Mín.	Máx.	Unidad
Tensión de alimentación (Vsuministro)	-0,3	6	Vcc
Temperatura de almacenamiento	-40	125	℃

Tabla 2. Tipo de presión

tipo de presion	descripción
absoluto	La salida es proporcional a la diferencia entre la presión aplicada y el vacío de referencia incorporado.
Presión manométrica	La salida es proporcional a la diferencia entre la presión aplicada y la presión atmosférica (ambiente).
Presión diferencial	La salida es proporcional a la diferencia entre la presión aplicada a cada puerto (puerto 1 – puerto 2).

2. Lohs parámetros técnicos de la salida analógica.

Tabla 3. Especificaciones de salida analógica

(VS = 5,0 V CC, TA = 25 °C a menos que se indique lo contrario).

Característica	firmar	Mín.	Tipo.	Máx.	Unidad
Rango de presión ¹	pag _OP	-5		100	kPa
Tensión de alimentación ²	V _s	4.75	5	5.25	Vcc
Corriente de suministro	yo _o	-	3	10	mAdc
pagressure offset3(10 °C to 60 °C) @ VS = 5.0 Volts		0.155	0.2	0.245
Producción a gran escala ⁴		4.655	4.7	4.745
Rango de escala completa (VFSS) ⁵	-	4.41	4.5-	4.59	V
Precisión ⁶	-	-	0.025	-
Sensibilidad			0.45		V/kPa
Rango de temperatura de funcionamiento	Tstg	–40	—	85	°C
Tiempo de respuesta ⁷	t _R	—	2.5	—	señora
pagower-on time ⁸			100		señora

1. 1,0 kPa (kiloPascal) equivale a 0,145 psi.
2. El dispositivo es ratiométrico dentro de este rango de excitación especificado.
3. La compensación (Voff) se define como el voltaje de salida a la presión nominal mínima.
4. La salida de escala completa (VFSO) se define como el voltaje de salida a la presión nominal máxima o completa.
5. El rango de escala completa (VFSS) se define como la diferencia algebraica entre el voltaje de salida a la presión nominal completa y el voltaje de salida a la presión nominal mínima.
6. La precisión (presupuesto de errores) consta de lo siguiente:
• Linealidad: Desviación de salida de una relación de línea recta con presión sobre el rango de presión especificado.
• Histéresis de temperatura: Desviación de salida a cualquier temperatura dentro del rango de temperatura de funcionamiento, después de que la temperatura cambia hacia y desde los puntos de temperatura de funcionamiento mínimo o máximo, con presión diferencial cero aplicada.
• Histéresis de presión: Desviación de salida a cualquier presión dentro del rango especificado, cuando esta presión se cicla hacia y desde la presión nominal mínima o máxima, a 25 °C.
• TcSpan: Desviación de salida en el rango de temperatura de 10° a 60 °C, respecto a 25 °C.
• TcOffset: Desviación de salida con presión nominal mínima aplicada, en el rango de temperatura de 10° a 60 °C, respecto a 25 °C.
• Variación respecto del nominal: la variación respecto de los valores nominales, para el intervalo de escala completa o compensada, como porcentaje de VFSS, a 25 °C.
7. El tiempo de respuesta se define como el tiempo para que el cambio incremental en la salida pase del 10% al 90% de su valor final cuando se somete a un cambio escalonado específico en la presión.
8. El tiempo de calentamiento se define como el tiempo necesario para que el producto alcance el voltaje de salida especificado después de que se haya estabilizado la presión.
