Descripción General

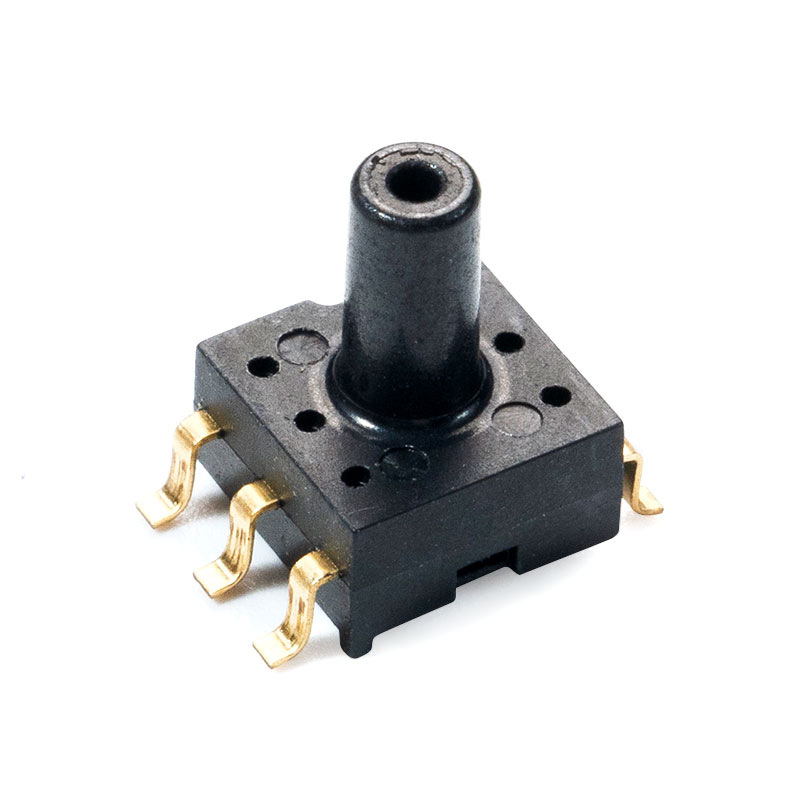

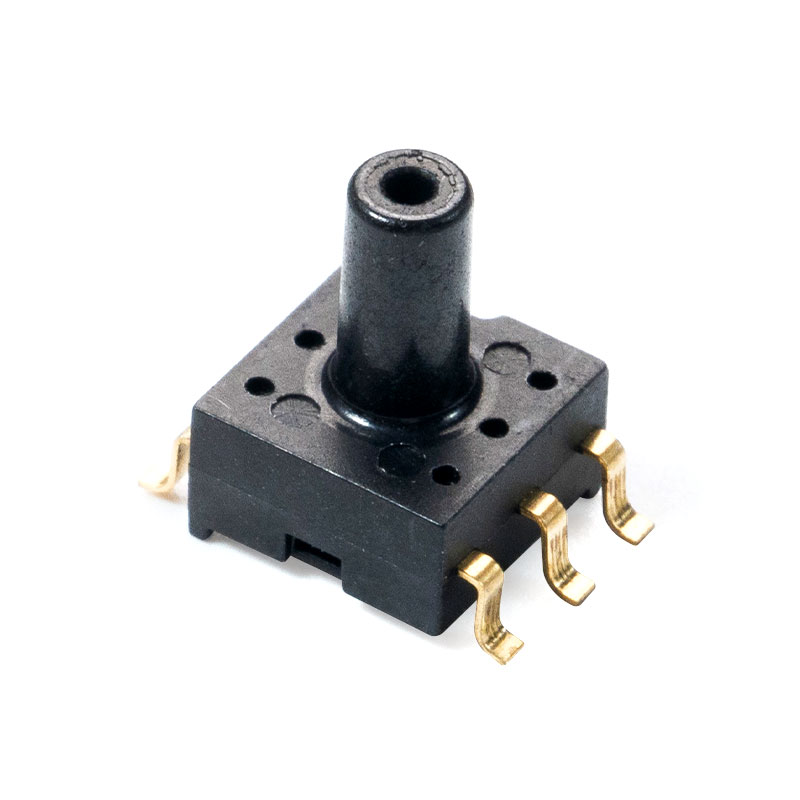

La serie MCP-H10 es un paquete de tamaño pequeño (SOP) con una boquilla que integra amplificación de señal, no linealidad y compensación de temperatura para sensores de presión piezoresistivos de silicio. El sensor de presión de la serie MCP-H10 es un producto que utiliza tecnología MEMS avanzada y está diseñado específicamente para aplicaciones médicas y de electrónica de consumo. El sensor de presión se puede soldar directamente a una placa PCB, lo que proporciona una señal de salida de voltaje analógica precisa y de alta amplitud que es proporcional a la presión aplicada.
Características
Rango de medición: -100kPa~1000kPa
Salida analógica absoluta con un amplio rango lineal (valores típicos de 0,5 V ~ 4,5 V) (nota: el voltaje de salida se puede personalizar)
Tensión de alimentación 5,0 V (3,3 V opcional)
Rango de temperatura de funcionamiento -20 a 85 ℃
Rango de temperatura de almacenamiento -40 a 125 ℃
Aplicaciones típicas
Uso industrial: presostatos y componentes neumáticos.
Uso médico: medidor de presión arterial, generador de oxígeno.
Detección del nivel de agua de electrodomésticos: lavadoras, lavavajillas, aspiradoras
Control de la presión del aire: salas blancas y salas de fumadores
Otro: dispositivo de detección de presión media de presión de aire
Rendimiento de la estructura
Chip sensible a la presión: silicio
Cable conductor: alambre dorado
Carcasa de sellado: material PPS
Pin: Cobre chapado en oro.
Peso neto: aproximadamente 0,3 gramos
Especificaciohnes eléctricas
| Característica | Símbolo | mín. | tipo | máx. | Unidad |
| Voltaje @ Vs=5,0 V (serie MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VCC |
| Voltaje @ Vs=3,3 V (serie MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VCC |
| Corriente de trabajo | yo o | — | 3 | mCAD | |
| Precisión (0 ℃ a 85 ℃) | — | — | — | 1.5 | %V FSS |
| resolución del CAD | RES ADC | — | 24 | — | poco |
| resolución del CAD | RES CAD | — | 12 | — | poco |
| Frecuencia | Fsys | 1 | MHz | ||
| Tiempo de respuesta | t R | — | 2.5 | — | ms |
| Hora de inicio | — | — | 100 | — | ms |
| Protección ESD | — | — | 2 | — | kV |
