Descripción general

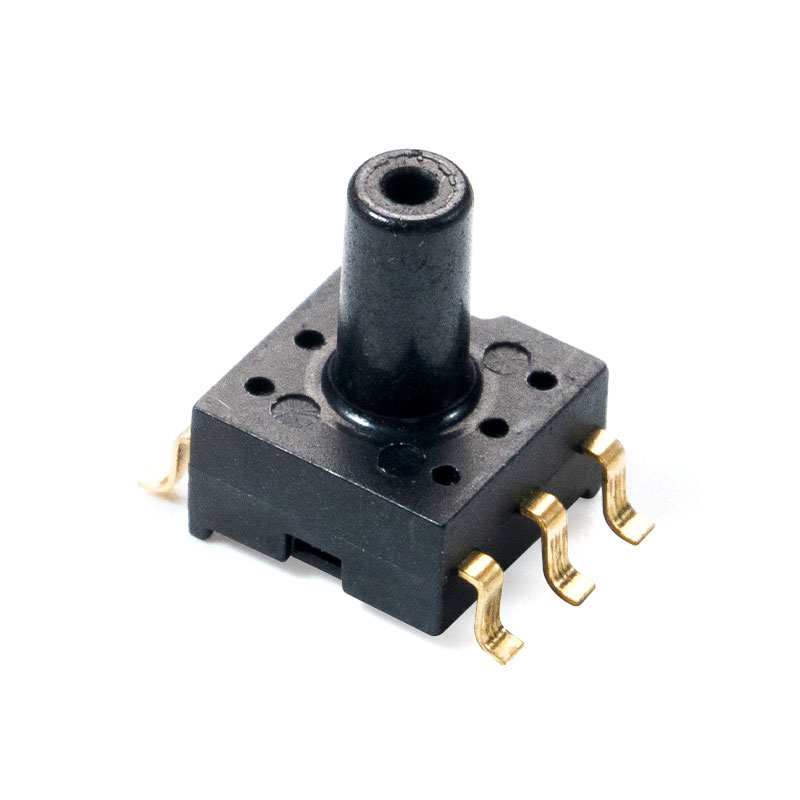

La serie MCP-H10 es un paquete de tamaño pequeño (SOP) con una boquilla que integra amplificación de señal, no linealidad y compensación de temperatura para sensores de presión piezoresistivos de silicio. El sensor de presión de la serie MCP-H10 es un producto que utiliza tecnología MEMS avanzada y está diseñado específicamente para aplicaciones médicas y de electrónica de consumo. El sensor de presión se puede soldar directamente a una placa PCB, lo que proporciona una señal de salida de voltaje analógica precisa y de alta amplitud que es proporcional a la presión aplicada.
Características
Rango de medición: -100kPa~1000kPa
Salida analógica absoluta con un amplio rango lineal (valores típicos de 0,5 V ~ 4,5 V) (nota: el voltaje de salida se puede personalizar)
Tensión de alimentación 5,0 V (3,3 V opcional)
Rango de temperatura de funcionamiento -20 a 85 ℃
Rango de temperatura de almacenamiento -40 a 125 ℃
Aplicaciones típicas
Uso industrial: presostatos y componentes neumáticos.
Uso médico: medidor de presión arterial, generador de oxígeno.
Detección del nivel de agua de electrodomésticos: lavadoras, lavavajillas, aspiradoras
Control de la presión del aire: salas blancas y salas de fumadores
Otro: dispositivo de detección de presión media de presión de aire
Rendimiento de la estructura
Chip sensible a la presión: silicio
Cable conductor: alambre dorado
Carcasa de sellado: material PPS
Pin: Cobre chapado en oro.
Peso neto: aproximadamente 0,3 gramos
Descripción del producto
La serie MCP-H11 es un producto de sensor de presión diferencial con un tamaño de paquete pequeño (SOP) con un solo puerto de tubo, un amplificador interno integrado y compensación de presión y temperatura de múltiples etapas. Dirigido principalmente a los mercados de aplicaciones médicas y de consumo.
Sensores de presión de salida digital (24 bits) y temperatura (24 bits) de alto rendimiento diseñados para cumplir con los requisitos más estrictos de los clientes OEM.
Característica
Rango de medición: -100 kPa ~ 1000 kPa
Salida I2C de amplio rango lineal
Fuente de alimentación de amplio voltaje (3V-5,5V)
Rango de temperatura de trabajo -20 a 85 ℃
Rango de temperatura de almacenamiento -40 a 125 ℃
Aplicaciones típicas
Uso industrial: presostatos y componentes neumáticos.
Uso médico: tensiómetro, concentrador de oxígeno.
Control de presión de aire: sala limpia y sala de fumadores
Otro: dispositivo de detección de presión media de presión de aire
Peso neto: aproximadamente 0,3 gramos
Aplicaciones típicas
Uso industrial: presostatos y componentes neumáticos.
Uso médico: tensiómetro, concentrador de oxígeno.
Control de presión de aire: sala limpia y sala de fumadores
Otro: dispositivo de detección de presión media de presión de aire
Peso neto: aproximadamente 0,3 gramos
