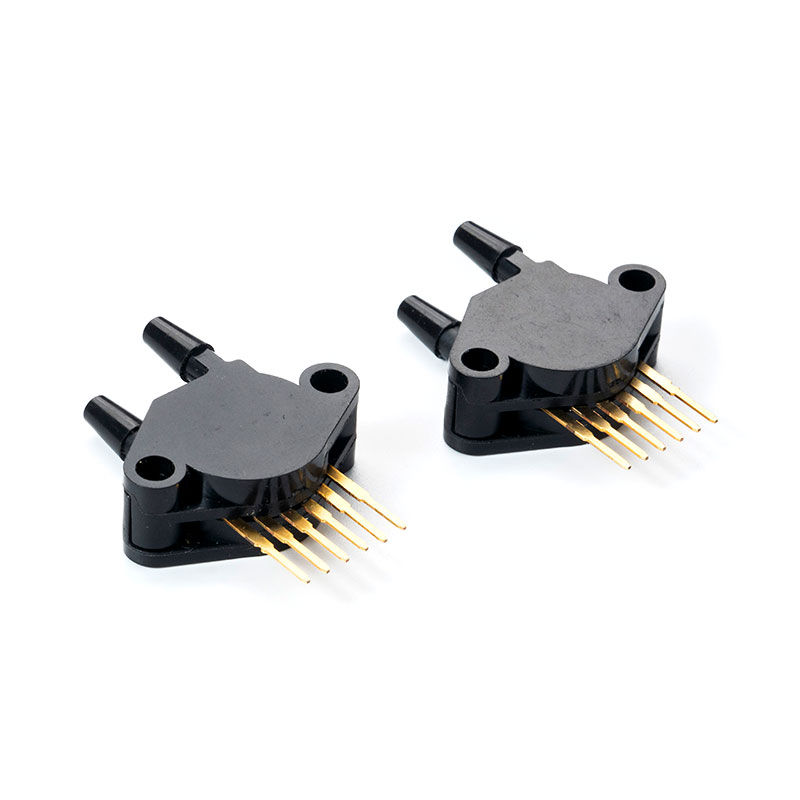

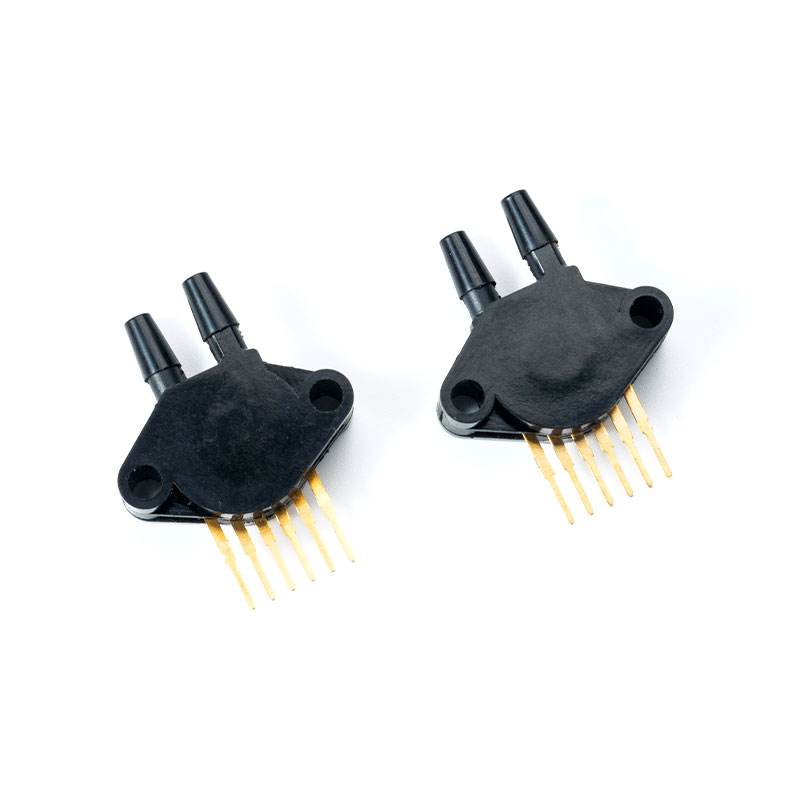

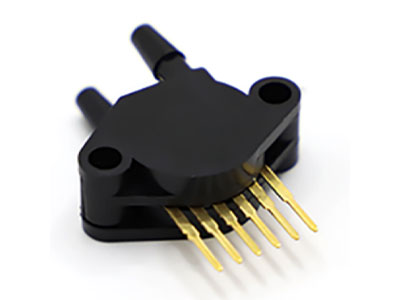

La serie MCP5XXXDP tiene un sensor de presión de silicio integrado
Acondicionamiento de señal, compensación de temperatura y calibración.
1 descripción general
Los transductores piezoresistivos MCP5XXXDP son sensores de presión de silicio monolíticos. El MCP5XXXDP está diseñado para una amplia gama de aplicaciones, particularmente aplicaciones que emplean un microcontrolador o microprocesador con entradas analógicas a digitales. Este transductor combina técnicas avanzadas de micromecanizado, metalización de película delgada y procesamiento bipolar para proporcionar una señal de salida analógica precisa y de alto nivel que es proporcional a la presión aplicada.
2 Características y beneficios
1. Rango de presión opcional: 0kpa~ 700kpa
2. Tipo de presión
Absoluta: La referencia de vacío interno y la salida es proporcional a la presión absoluta.
Presión manométrica: basada en la presión atmosférica, proporciona la salida y el cambio de presión atmosférica.
proporcional
Presión diferencial: permite la medición de presión en dos puertos de presión.
3. Temperatura compensada entre 10 °C y 60 °C
4. Temperatura de almacenamiento -40°C a 125°C
5. Material: carcasa encapsulada integrada de epoxi duradero, carcasa de válvula de aire adoptada, nailon de alta temperatura
6. Señal de salida: señal analógica
3 Campos de aplicación
1. Médico: monitores, máquinas de anestesia, equipos de análisis de sangre, cromatografía de gases, instrumentación de gases, presión de aire de sala, máquinas de diálisis renal, nebulizadores, controles neumáticos, máquinas respiratorias, equipos para la apnea del sueño, espirómetros, ventiladores
2. Industrial: Medición de presión barométrica, Drones, Calibradores de medición, Cromatografía de gases, Instrumentos de medición de gases, Transmisores, Calidad del aire interior, Ciencias de la vida, Control neumático, Globos meteorológicos.
