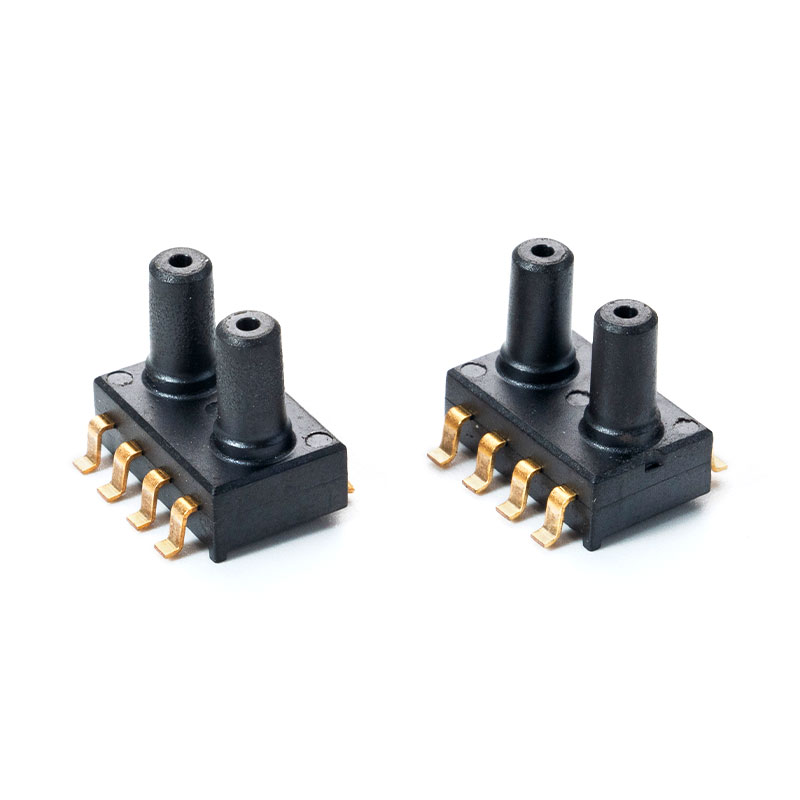

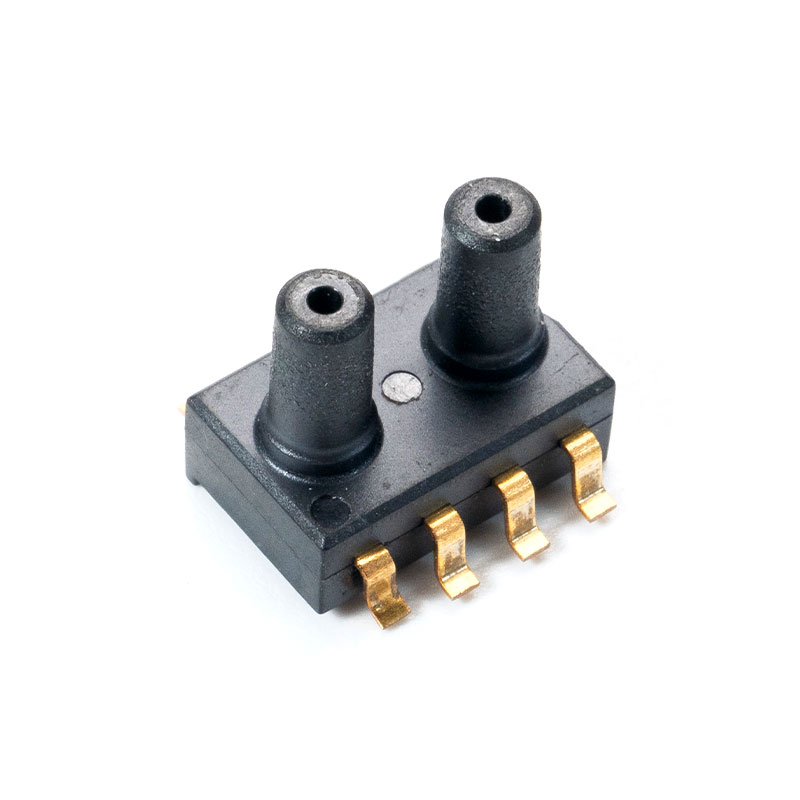

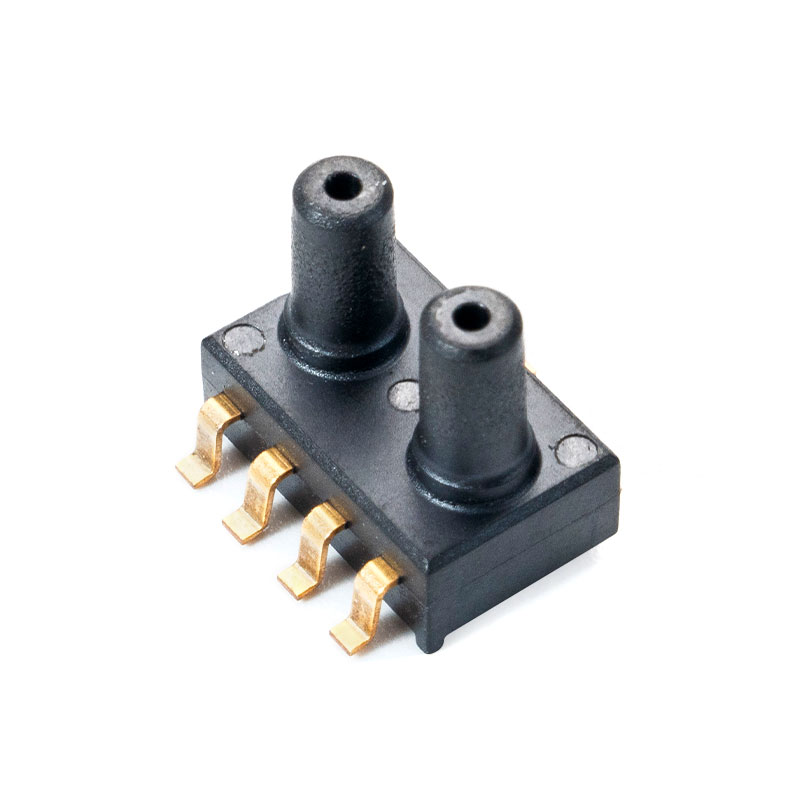

Parámetrohs eléctricos
| Característica | Símbolo | mín. | tipo | máx. | Unidad |
| Vs=5,0 V (serie MCP-H20-A) | V S | 4.75 | 5.0 | 5.25 | VCC |
| Vs=3,3V (serie MCP-H20-B) | V S | 3 | 3.3 | 3.6 | VCC |
| Corriente de trabajo | yo o | — | 3 | mA CC | |
| Precisión (0 ℃ a 85 ℃) | — | — | — | 1.5 | %V FSS |
| resolución del CAD | RES CAD | — | 24 | — | poco |
| resolución del CAD | RES CAD | — | 12 | — | poco |
| Tiempo de respuesta | t R | — | 2.5 | — | señora |
| tiempo de calentamiento | — | — | 100 | — | señora |
| Protección ESD | — | — | 2 | — | kV |
Parámetros de salida
Serie MCP-H20-A (Voltaje de fuente de alimentación: 5,0 V)
| Característica | Símbolo | mín. | tipo | máx. | Unidad |
| mín. pressure offset (0℃ to 85℃) | V apagado | 0.44 | 0.5 | 0.56 | VCC |
| Salida a escala completa (0 ℃ a 85 ℃) | V FSO | 4.44 | 4.5 | 4.56 | VCC |
| Rango de escala completa (0 ℃ a 85 ℃) | V FSS | 3.88 | 4 | 4.12 | VCC |
Serie MCP-H20-B (Voltaje de fuente de alimentación: 3,3 V)
| Característica | Símbolo | mín. | tipo | máx. | Unidad |
| mín. pressure offset (0℃ to 85℃) | V apagado | 0.055 | 0.1 | 0.145 | VCC |
| Salida a escala completa (0 ℃ a 85 ℃) | V FSO | 3.055 | 3.1 | 3.145 | VCC |
| Rango de escala completa (0 ℃ a 85 ℃) | V FSS | 2.91 | 3 | 3.09 | VCC |
Características de presión y temperatura
tabla 1: Características de salida de presión a VDD = 5,0 V, T = 25 °C a menos que se indique lo contrario
| Parámetro | Símbolo | Condiciones | mín. | Tipo. | máx. | Unidad |
| Rango de medición de presión 1 | PFS | -100 | 200 | kpa | ||
| Resolución de presión | Presión | 0.05 | %FS | |||
| Presión Accuracy 2 | A 25 ℃ | -0,1 | 0.1 | %FS | ||
| Banda de error total 3 | TEB | De 25 ℃ a 60 ℃ | -0,3 | 0.3 | %FS | |
| De -40 ℃ a 85 ℃ | -1 | 1 | %FS | |||
| Deriva a largo plazo | Después de un período de 1 año | ±0,15 | %FS | |||
| Impacto de soldadura por reflujo | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. El lado de alta presión está en el lado marcado.
2. La desviación máxima de una línea recta de mejor ajuste (BFSL) instalada en la salida medida en el rango de presión a 25 °C. Incluye todos los errores debidos a la no linealidad de la presión, la histéresis y la no repetibilidad.
3. La banda de error de presión total incluye todos los errores de precisión, errores térmicos en el rango de temperatura compensado y tolerancias de calibración de compensación y rango. Para una salida ideal del sensor con respecto a la presión y temperatura de entrada, los valores de TEB son válidos solo con el voltaje de suministro calibrado.
Tabla 2: Características de salida de temperatura a VDD = 5,0 V, T = 25 °C a menos que se indique lo contrario
| Parámetro | Símbolo | Condiciones | mín. | Tipo.。 | máx. | Unidad |
| Temperatura de funcionamiento | T OP | -20 | 85 | ℃ | ||
| Precisión absoluta de temperatura | -10 ℃ a 50 ℃ | ±1,0 | ℃ | |||
| máx. Error with Power | Fuente de alimentación de 1,8V a 5,5V | ±0,1 | ℃ | |||
| Resolución de temperatura de los datos de salida | 0.01 | ℃ |
características eléctricas
Tabla 3: Características de CC @VDD=5,0 V, T=25 ℃ a menos que se indique lo contrario
| Parámetro | Símbolo | Condiciones | mín. | Tipo. | máx. | Unidad |
| Corriente de operación promedio | yo DDAVP | Una conversión por segundo | 4.5 | 6.4 | µA | |
| Corriente máxima | yo PyoCO | Conversión de presión | 1.5 | mA | ||
| Conversión de temperatura | 0.95 | mA | ||||
| Corriente de suministro en espera | yo DDSTB | A 25 ℃ | 0.2 | µA | ||
| Frecuencia del reloj de datos en serie | f SCLK | yo 2 Protocolo C, resistencia pull-up de 4,7k | 100 | 400 | kilociclos | |
| Entrada digital de alto voltaje | vih | 0.8 | V | |||
| Entrada digital de bajo voltaje | VIL | 0.2 | V | |||
| Salida digital de alto voltaje | V oh | yoO = 0.5 mA | 0.9 | V | ||
| Salida digital de bajo voltaje | V OL | yoO = 0.5 mA | 0.1 | V | ||
| yonput Capacitance | C yoN | 10 | pF | |||
| yo2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Calificación máxima absoluta
tabla 4: Calificación máxima absoluta
| pagarámetro | Símbolo | Condiciones | mín. | máx. | Unidad |
| Sobrepresión | P MÁXIMO | 3X | |||
| Voltaje de suministro | V DD | -0,3 | 6.5 | V | |
| Voltaje de interfaz | V SI | -0,3 | VDD 0,3 | V | |
| Rango de temperatura de almacenamiento | t STG | -40 | 150 | ℃ | |
| máx.imum Soldering Temperature | t EM | 10 segundos máximo | 250 | ℃ | |
| Clasificación ESD | modelo del cuerpo humano | -2 | 2 | kV |
La exposición a condiciones de clasificación máxima durante períodos prolongados puede afectar la confiabilidad del dispositivo.
