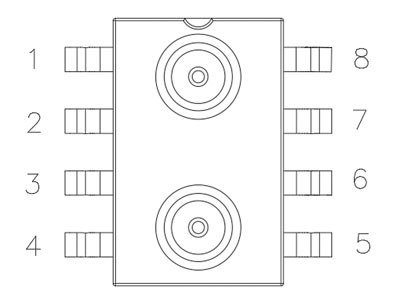

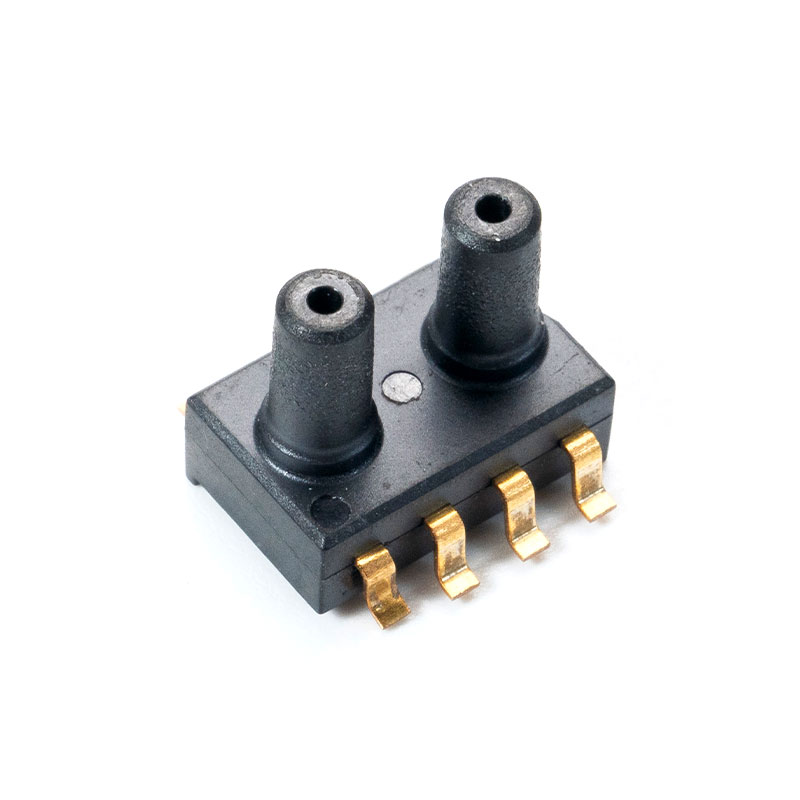

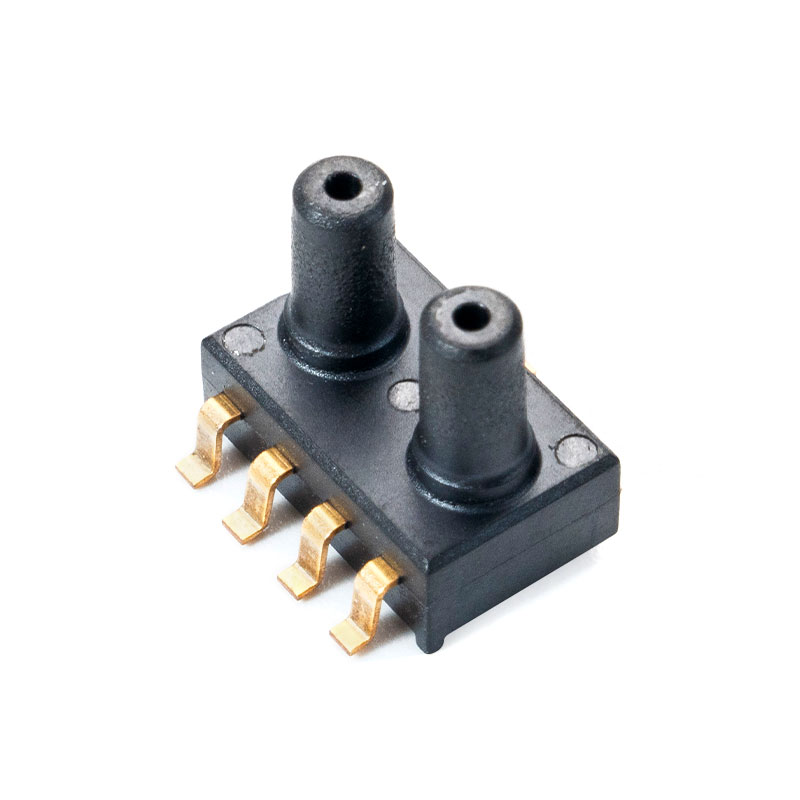

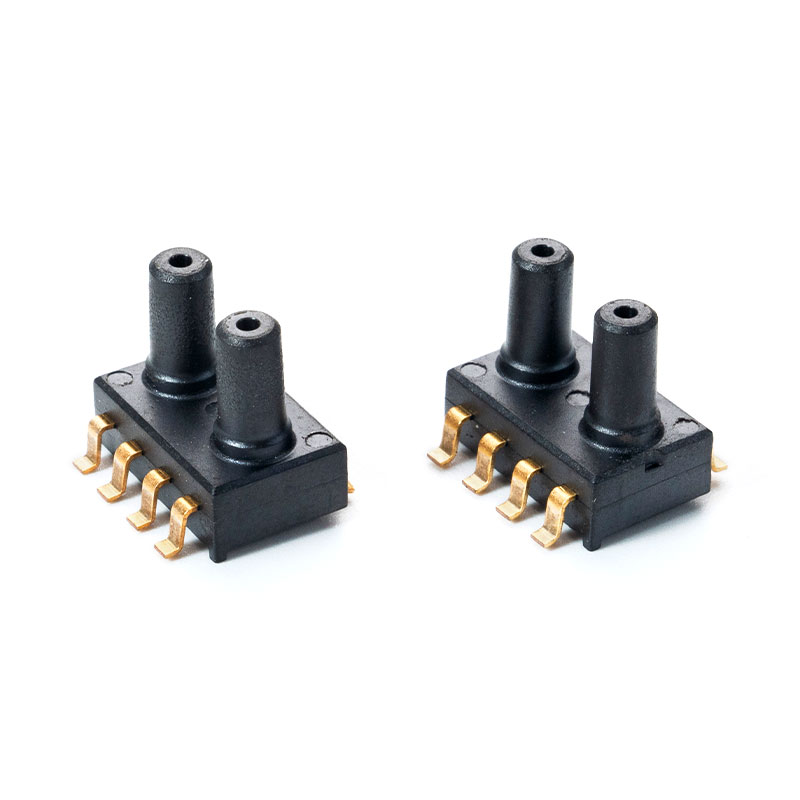

Configuración de pines (MCP-H20)
| Descripciones |  | NO. | Símbolo | Definición |
| P1 P2 | 1 | N/C | No lo conecte a circuitos externos ni a tierra. | |
| 2 | VDD | Fuente de alimentación | ||
| 3 | FUERA | voltaje de salida | ||
| 4 | N/C | No lo conecte a circuitos externos ni a tierra. | ||
| 5 | N/C | No lo conecte a circuitos externos ni a tierra. | ||
| 6 | N/C | No lo conecte a circuitos externos ni a tierra. | ||
| 7 | N/C | No lo conecte a circuitos externos ni a tierra. | ||
| 8 | Tierra | Terreno |
Especificaciohnes técnicas (MCP-H20)
Parámetros eléctricos
| Característica | Símbolo | mín. | tipo | máx. | Unidad |
| Vs=5,0 V (serie MCP-H20-A) | V S | 4.75 | 5 | 5.25 | VCC |
| Vs=3,3V (serie MCP-H20-B) | V S | 3 | 3.3 | 3.6 | VCC |
| Corriente de trabajo | yo o | — | 3 | mCAD | |
| Precisión (0 ℃ a 85 ℃) | — | — | — | 1.5 | %V FSS |
| resolución del CAD | RES ADC | — | 24 | — | poco |
| resolución del CAD | RES CAD | — | 12 | — | poco |
| Tiempo de respuesta | t R | — | 2.5 | — | señora |
| tiempo de calentamiento | — | — | 100 | — | señora |
| Protección ESD | — | — | 2 | — | kV |
Parámetros de salida
Serie MCP-H20-A (Voltaje de fuente de alimentación: 5,0 V)
| Característica | Símbolo | mín. | tipo | máx. | Unidad |
| mín. pressure offset (0℃ to 85℃) | V apagado | 0.44 | 0.5 | 0.56 | VCC |
| Salida a escala completa (0 ℃ a 85 ℃) | V FSO | 4.44 | 4.5 | 4.56 | VCC |
| Rango de escala completa (0 ℃ a 85 ℃) | V FSS | 3.88 | 4 | 4.12 | VCC |
Serie MCP-H20-B (Voltaje de fuente de alimentación: 3,3 V)
| Característica | Símbolo | mín. | tipo | máx. | Unidad |
| mín. pressure offset (0℃ to 85℃) | V apagado | 0.055 | 0.1 | 0.145 | VCC |
| Salida a escala completa (0 ℃ a 85 ℃) | V FSO | 3.055 | 3.1 | 3.145 | VCC |
| Rango de escala completa (0 ℃ a 85 ℃) | V FSS | 2.91 | 3 | 3.09 | VCC |
Características de presión y temperatura (MCP-H21)
tabla 1: Características de salida de presión a VDD = 5,0 V, T = 25 °C a menos que se indique lo contrario
| Parámetro | Símbolo | Condiciones | mín. | Tipo. | máx. | Unidad |
| Rango de medición de presión1 | PFS | -100 | 200 | kpa | ||
| Resolución de presión | Presión | 0.05 | %FS | |||
| Presión Accuracy2 | A 25 ℃ | -0,1 | 0.1 | %FS | ||
| Banda de error total 3 | TEB | De 25 ℃ a 60 ℃ | -0,3 | 0.3 | %FS | |
| De -40 ℃ a 85 ℃ | -1 | 1 | %FS | |||
| Deriva a largo plazo | Después de un período de 1 año | ±0,15 | %FS | |||
| Impacto de soldadura por reflujo | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1.El lado de alta presión está en el lado marcado.
2.La desviación máxima de una línea recta de mejor ajuste (BFSL) instalada en la salida medida en el rango de presión a 25 °C. Incluye todos los errores debidos a la no linealidad de la presión, la histéresis y la no repetibilidad.
3.La banda de error de presión total incluye todos los errores de precisión, errores térmicos en el rango de temperatura compensado y tolerancias de calibración de compensación y alcance. Para una salida ideal del sensor con respecto a la presión y temperatura de entrada, los valores de TEB son válidos solo con el voltaje de suministro calibrado.
Tabla 2: Características de salida de temperatura a VDD = 5,0 V, T = 25 °C a menos que se indique lo contrario
| Parámetro | Símbolo | Condiciones | mín. | Tipo.。 | máx. | Unidad |
| Temperatura de funcionamiento | T OP | -20 | 85 | ℃ | ||
| Precisión absoluta de temperatura | -10 ℃ a 50 ℃ | ±1,0 | ℃ | |||
| máx. Error with Power | Fuente de alimentación de 1,8V a 5,5V | ±0,1 | ℃ | |||
| Resolución de temperatura de los datos de salida | 0.01 | ℃ |
características eléctricas (MCP-H21)
Tabla 3: Características de CC @VDD=5,0 V, T=25 ℃ a menos que se indique lo contrario
| Parámetro | Símbolo | Condiciones | mín. | Tipo. | máx. | Unidad |
| Corriente de operación promedio | yo DDAVP | Una conversión por segundo | 4.5 | 6.4 | µA | |
| Corriente máxima | yo PyoCO | Conversión de presión | 1.5 | mA | ||
| Conversión de temperatura | 0.95 | mA | ||||
| Corriente de suministro en espera | yo DDSTB | A 25 ℃ | 0.2 | µA | ||
| Frecuencia del reloj de datos en serie | f SCLK | yo 2 Protocolo C, resistencia pull-up de 4,7k | 100 | 400 | kilociclos | |
| Entrada digital de alto voltaje | vih | 0.8 | V | |||
| Entrada digital de bajo voltaje | VIL | 0.2 | V | |||
| Salida digital de alto voltaje | V oh | yoO = 0.5 mA | 0.9 | V | ||
| Salida digital de bajo voltaje | V OL | yoO = 0.5 mA | 0.1 | V | ||
| yonput Capacitance | C yoN | 10 | pF | |||
| yo2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Calificación máxima absoluta (MCpag-H21)
tabla 4: Calificación máxima absoluta
| Parámetro | Símbolo | Condiciones | mín. | máx. | Unidad |
| Sobrepresión | P MÁXIMO | 3X | |||
| Voltaje de suministro | V DD | -0,3 | 6.5 | V | |
| Voltaje de interfaz | V SI | -0,3 | VDD 0,3 | V | |
| Rango de temperatura de almacenamiento | t STG | -40 | 150 | ℃ | |
| máx.imum Soldering Temperature | t EM | 10 segundos máximo | 250 | ℃ | |
| Clasificación ESD | modelo del cuerpo humano | -2 | 2 | kV |
La exposición a condiciones de clasificación máxima durante períodos prolongados puede afectar la confiabilidad del dispositivo.
