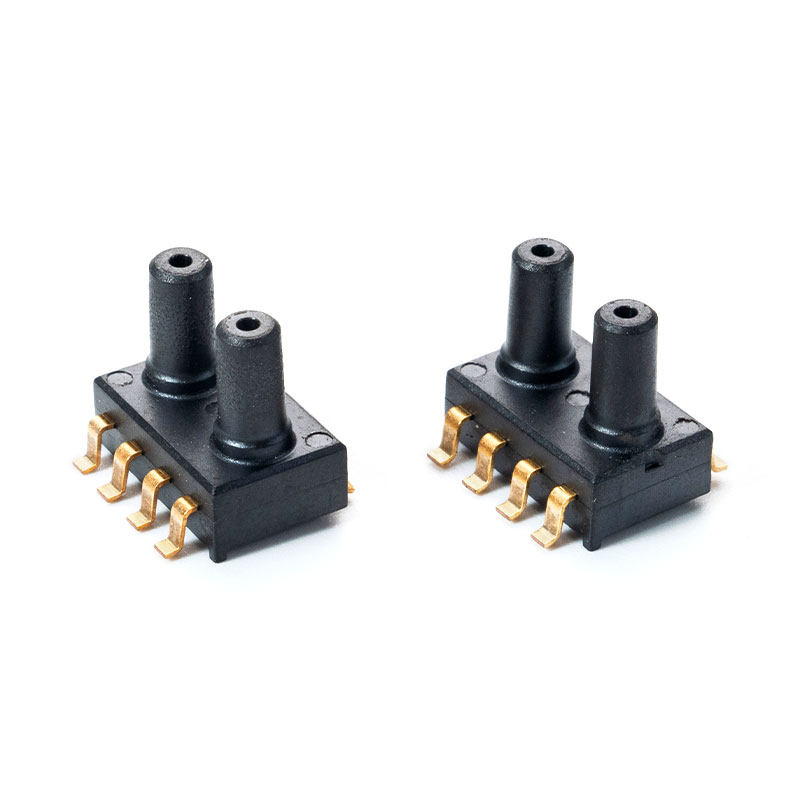

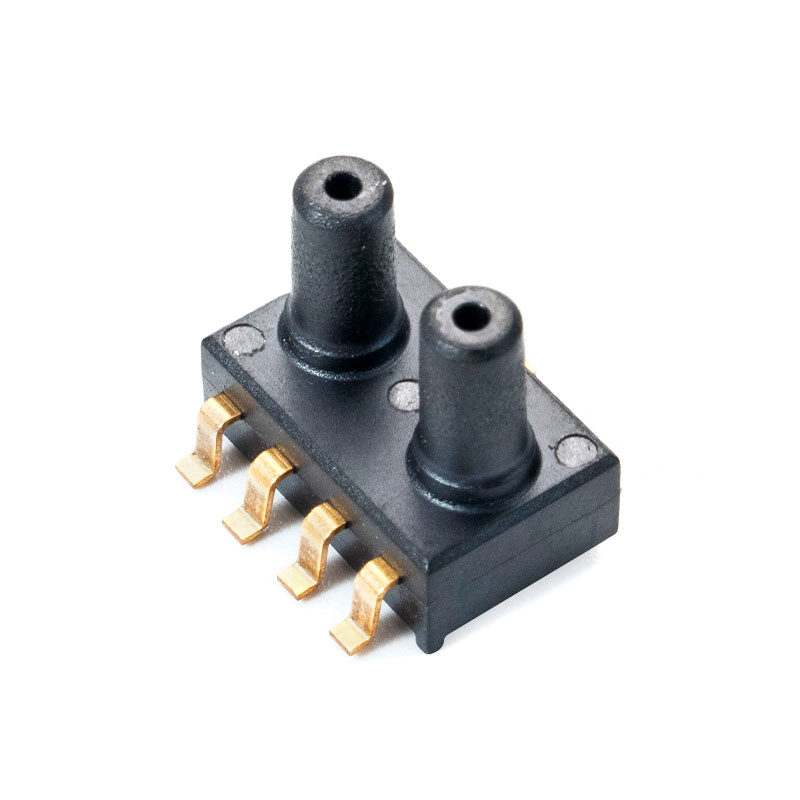

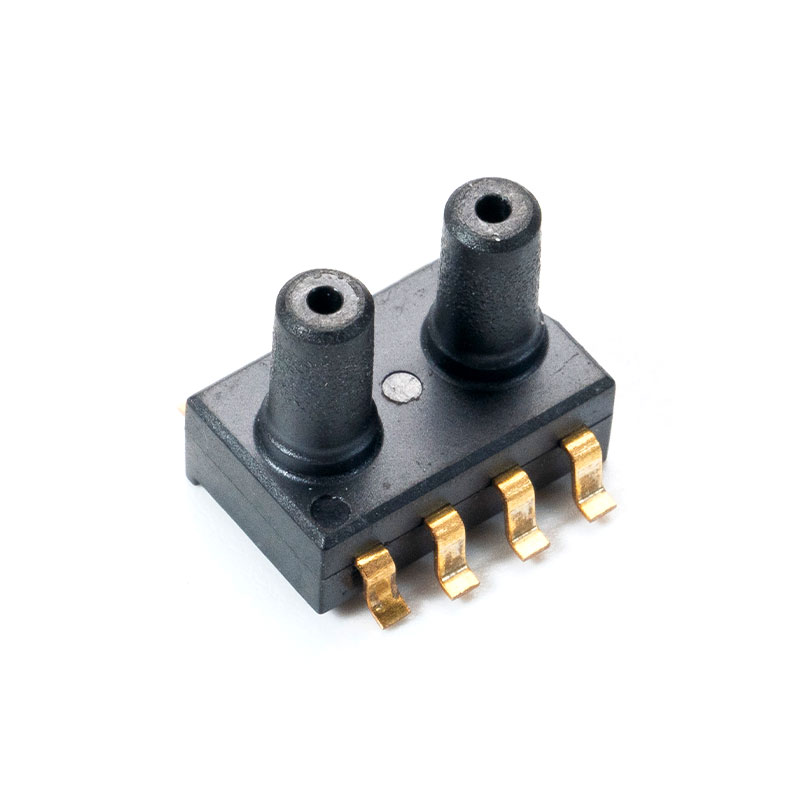

DPT-R8 Sensor de presión para uso industrial

Introducción
El objeto de este documento son las características de funcionalidad del transmisor de presión diferencial basado en el sensor de presión Honeywell serie ABP, con interfaz RS-485 con protocolo MODBUS RTU incorporado y salida analógica de 010V.
PRECAUCIÓN: Antes de encender la unidad, lea el contenido de este documento.

Funciones
Medición de presión diferencial (rango según el sensor utilizado)
Salida de tensión analógica 0-10 [V] (proporcional a la diferencia de presión)
Configuración del rango de salida
Configuración de la constante de tiempo de medición
Función de puesta a cero de compensación del sensor
Indicación de estado de la unidad LED
Interfaz serie RS-485 (lectura de valores de medición, configuración de parámetros de funcionamiento)
Protocolo MODBUS RTU
Comunicación en modo HALF DUPLEX
Dirección configurable por hardware (1-31)

Características
La función básica del DPC6000_RSV es medir valores de presión diferencial. Los valores medidos por el sensor integrado serie Honeywell ABP, luego recalculados y promediados en el microcontrolador, están disponibles en su memoria (en HOLDING REGISTERS) según el estándar MODBUS. La lectura de registros se realiza mediante la función del protocolo MODBUS enviado por la interfaz serie RS-485. Los registros también contienen información sobre el rango de medición actualmente establecido (configurable), la constante de tiempo (también configurable) y el porcentaje de presión relacionado con el rango. Señales como ausencia de sensor, rango de medición excedido, transmisor ocupado durante calibraciones compensadas también se detectan mediante registros de estado.

vale la pena saber
1 hPa = 100 Pa = 1 mbar
1 pulgadaH₂O = 249,089 Pa

Mapa de registros

Tabla de registros:

No. de registro.	Valores	Descripción
1	-999-9999	Presión diferencial (limitada por el rango de medición)[ Pa](1 =1 Pa）con signo
2	0-1000	Presión diferencial relacionada con el rango (1 = 0,1%; 1000 = 100%)
3	0/1/2/3	Registro de estado (0: “SENSOR OK”, 1: “BAJOCARGA”, 2: “SOBRECARGA”, 3: “SIN SENSOR”) (*)
4	1234	Registro de contraseña
5	1/2/3	Registro de comandos
6	según la tabla de mando	Registro de parámetros
7	0/1	Constante de tiempo TAU (0: 0,8 s; 1: 4,0 s）
8	0/1/2/3/4/5/6	Rango de medición(según tabla de rangos de medición)
9	-999-9999	Offset del transmisor (informativo)[ Pa](1 =1 Pa）con signo
10	-999-9999	Valor inferior del rango de medida (informativo)[Pa](1 =1 Pa）con signo
11	-999-9999	Valor superior del rango de medición (informativo)[ Pa]（1 = 1 Pa）con signo
12	0/1	Estado de calibración de compensación (puesta a cero) (0: no activo; 1: en curso)
13	0-65535	Contador de fotogramas correctos
14	0-65535	Contador de excepciones
15	0-65535	contador de errores CRC
16	0-65535	Contador de errores de bytes
17	0-65535	Contador de errores de dirección

(*) "SENSOR OK" - correcto funcionamiento del sensor; "BAJOCARGA" - se superó el límite inferior;
"SOBRECARGA" - límite superior excedido; 'SIN SENSOR - falta el sensor;

Mesa de mando:

Comunicaciones y no.	Función	Parámetro
1	Establecer dirección del dispositivo	1-247 (1-valor predeterminado
2	Establecer velocidad de transmisión	96-9600 b/s (valor predeterminado) 192-19200 bps 576-57600 b/s 1152-115200 b/s
3	Establecer paridad	0-SIN PARIDAD; sin bit de paridad 1-PARIDAD PAR; (valor predeterminado) 2-PARIDAD IMPAR,
4	Establecer bits de parada	1-1x PARADA; 1 bit de parada (valor predeterminado) 2-2 x PARADA; 2 bits de parada
5	Establecer constante de tiempo	0-0,8 s; 1-4,0 s;
6	Establecer rango de medición	ID según tabla de rangos de medida)
7	Iniciar el proceso de calibración	Calibración de compensación de 1 inicio (puesta a cero)
8	Restablecer dispositivo	1-restablecimiento del dispositivo de software

Rango1	Rango2	Rango3	Rango4	Rango5	Rango6	Rango7	Rango8
0-25	0-50	0-100	0-250	-25-25	-50-50	-100-100	-150-150
-100-100	0-100	0-250	0-500	0-1000	0-1500	0-2000	0-2500
0-1000	0-1500	0-2000	0-2500	0-3000	0-4000	0-5000	0-7000

Notas:
•Si ingresa un valor de parámetro incorrecto o fuera de rango, se ingresará el valor de 0xEEEE en el registro de comando.
•Cada vez que se llama al comando, éste debe ir acompañado de una contraseña (1234 decimal).
•La llamada del comando a través de entradas de registro individuales debe completarse ingresando la contraseña.
