Parámetros de salida
Serie MCP-H10-A
| Característica | Símbolo | mín. | tipo | máx. | Unidad |
| mín. pressure output（0℃ to 85℃）@ VS = 5.0V | V apagado | 0.44 | 0.5 | 0.56 | VCC |
| máx. pressure output（0℃ to 85℃）@ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | VCC |
| Salida de escala completa (0 ℃ a 85 ℃) @VS = 5,0 V | V FSS | 3.88 | 4 | 4.12 | VCC |
Serie MCP-H10-B
| Característica | Símbolo | mín. | tipo | máx. | Unidad |
| mín. pressure output（0℃ to 85℃）@ VS =3.3V | V apagado | 0.055 | 0.1 | 0.145 | VCC |
| máx. pressure output（0℃ to 85℃）@ VS =3.3V | V FSO | 3.055 | 3.1 | 3.145 | VCC |
| Salida de escala completa (0 ℃ a 85 ℃) @VS = 3,3 V | V FSS | 2.91 | 3 | 3.09 | VCC |
Descripción de la función

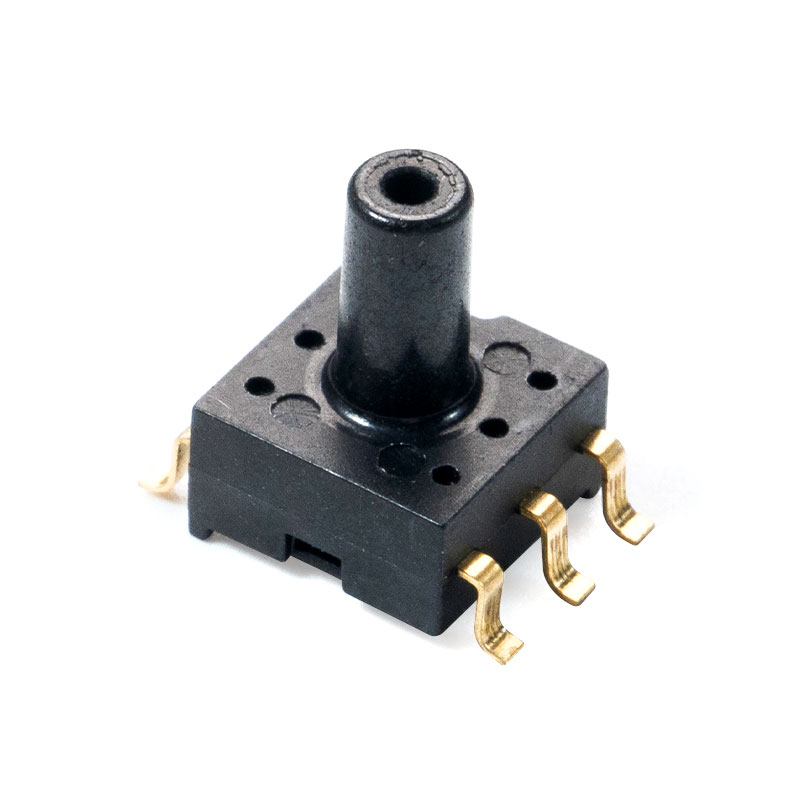

Descripción general
El sensor de presión de la serie MCP-H10 utiliza un chip de presión piezoresistivo MEMS como elemento sensor de presión, que genera una señal bruta proporcional a la presión ambiental. Un chip acondicionador con un ADC de 24 bits incorporado controla el elemento sensible, amplifica su señal original, compensa la temperatura y la linealidad, y genera una señal de salida de voltaje analógico que está relacionada linealmente con la presión aplicada.
Función de transferencia
 |  |

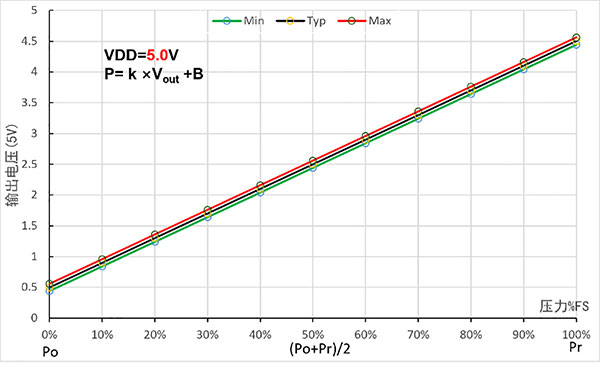

Figura 3.1 Función de transferencia de salida analógica
P= k ×Vsalida b
Nota: Vout es el voltaje de salida analógica (unidad: V); P es el valor de la presión (en kPa); k. b representa el coeficiente lineal y el desplazamiento, como se muestra en la siguiente tabla.
Tabla 3.1 Parámetros de la función de transferencia de salida analógica
| Modelo de producto (5,0 V) | Rango (kPa) | Voltaje de salida (V) | Coeficientes y compensaciones | |||
| Po | pr | oh l | oh h | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0.3125 |
| MCP-H10-A2KP5PN | -2.5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0,625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6.25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1,25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12,5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12,5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137,5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62,5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237,5 |
| product model（3.3V） | Rango (kPa) | Voltaje de salida (V) | Coeficientes y compensaciones | |||
| Po | pr | ohL | ohH | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0.083 |
| MCP-H10-B2KP5PN | -2.5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0,167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0,333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
