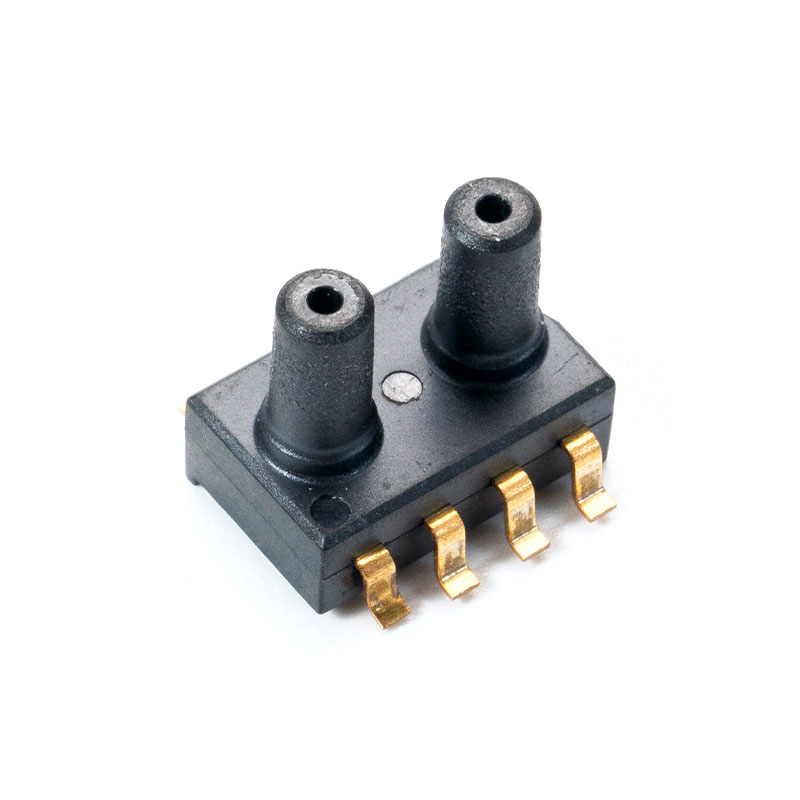

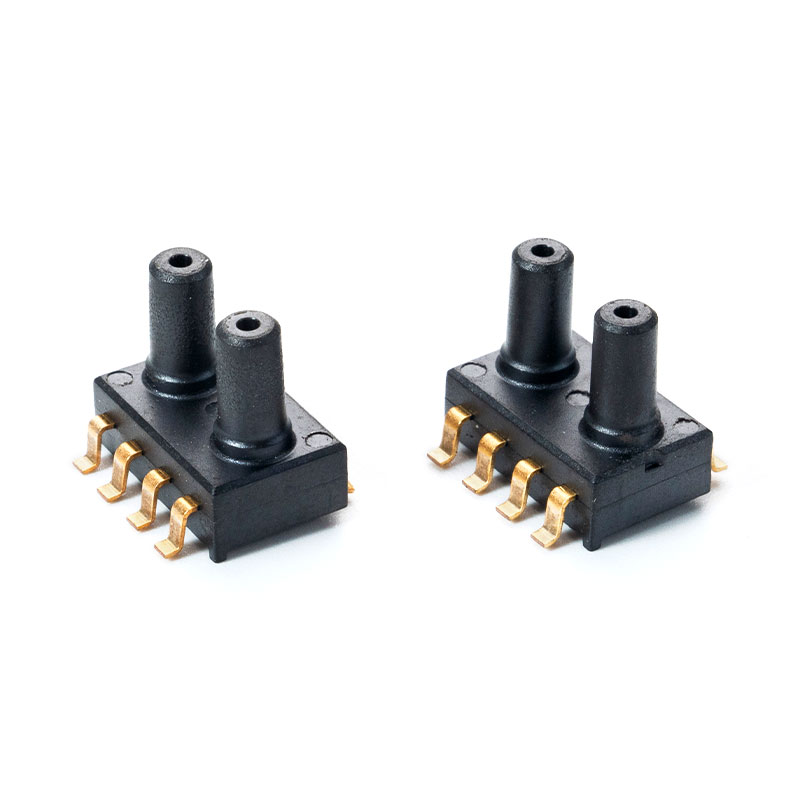

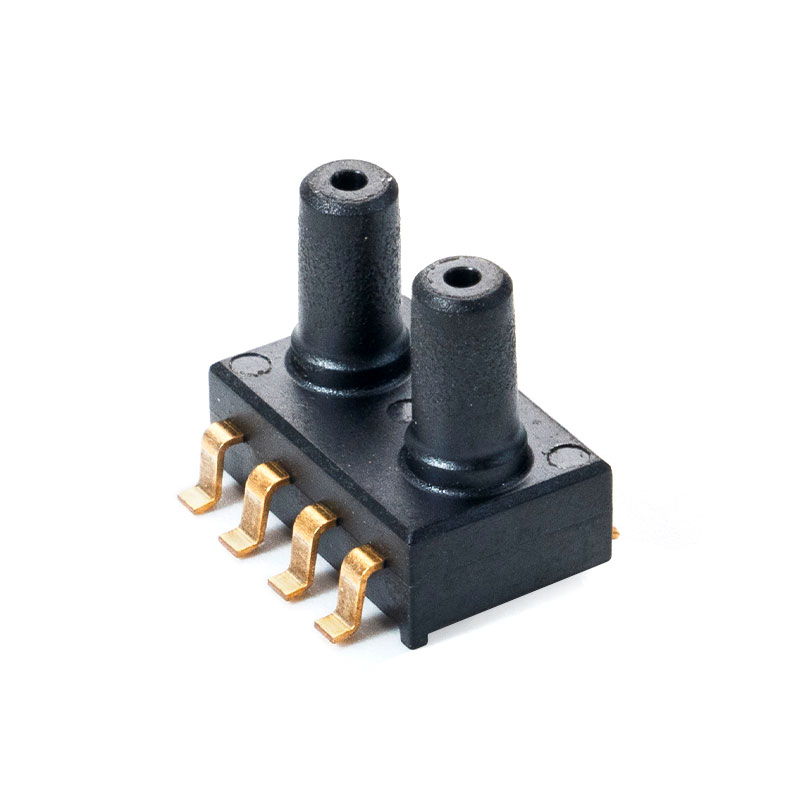

MCP-H20, MCP-H21 Paquete de montaje en superficie SOP
  • MCP-H20, MCP-H21 Paquete de montaje en superficie SOP
  • MCP-H20, MCP-H21 Paquete de montaje en superficie SOP
  • MCP-H20, MCP-H21 Paquete de montaje en superficie SOP
  • MCP-H20, MCP-H21 Paquete de montaje en superficie SOP

MCP-H20, MCP-H21 Paquete de montaje en superficie SOP

DESCRIPCIÓN

La serie MCP-H20 es un paquete de contorno pequeño (SOP) con puertos de presión duales, que incorpora un sensor de presión piezoresistivo de silicio que integra amplificación de señal, no linealidad y compensación de temperatura. Utilizando tecnología MEMS avanzada, el sensor de presión de la serie MCP-H20 está diseñado para aplicaciones médicas y de electrónica de consumo. Puede montarse directamente en una superficie y soldarse en una placa PCB, lo que proporciona una señal de salida de voltaje analógica precisa y de alta amplitud que es directamente proporcional a la presión aplicada.

Características

Voltaje de alimentación: 5,0 V (3,3 V opcional)
Rango de presión: -100 kPa a 0, 200 kPa
Corriente de trabajo: <3mA
Salida de voltaje analógico
Temperatura de funcionamiento: -20 a 85 ℃
Rango de temperatura de almacenamiento -40 a 125 ℃

Aplicaciones típicas

Detección de filtro bloqueado
Mediciones de altitud y velocidad del aire
Instrumentos médicos
Sistema de extinción de incendios
Medidor de panel
Movimiento de aire/controles ambientales
Controles neumáticos

Rendimiento de la estructura

Chip sensible a la presión: silicio
Cable conductor: alambre dorado
Carcasa de sellado: material PPS
Pin: Cobre chapado en oro.
Peso neto: aproximadamente 0,3 gramos

Contáctenos
PREV：MCPV5XXX, MCPV7XXX Paquete de montaje en superficie SOP
SIGUIENTE：MCP-H10, MCP-H11 Paquete de montaje en superficie SOP

Parámetrohs eléctricos

Característica Símbolo mín. tipo máx. Unidad
Vs=5,0 V (serie MCP-H20-A) V S 4.75 5.0 5.25 VCC
Vs=3,3V (serie MCP-H20-B) V S 3 3.3 3.6 VCC
Corriente de trabajo yo o — 3 mA CC
Precisión (0 ℃ a 85 ℃) — — — 1.5 %V FSS
resolución del CAD RES CAD — 24 — poco
resolución del CAD RES CAD — 12 — poco
Tiempo de respuesta t R — 2.5 — señora
tiempo de calentamiento — — 100 — señora
Protección ESD — — 2 — kV


Parámetros de salida

Serie MCP-H20-A (Voltaje de fuente de alimentación: 5,0 V)

Característica Símbolo mín. tipo máx. Unidad
mín. pressure offset (0℃ to 85℃) V apagado 0.44 0.5 0.56 VCC
Salida a escala completa (0 ℃ a 85 ℃) V FSO 4.44 4.5 4.56 VCC
Rango de escala completa (0 ℃ a 85 ℃) V FSS 3.88 4 4.12 VCC

Serie MCP-H20-B (Voltaje de fuente de alimentación: 3,3 V)

Característica Símbolo mín. tipo máx. Unidad
mín. pressure offset (0℃ to 85℃) V apagado 0.055 0.1 0.145 VCC
Salida a escala completa (0 ℃ a 85 ℃) V FSO 3.055 3.1 3.145 VCC
Rango de escala completa (0 ℃ a 85 ℃) V FSS 2.91 3 3.09 VCC
